工場の省エネ・高効率化に応える回生エネルギーの再利用事例（その1）

はじめに

地球環境の保護や温暖化防止、エネルギー消費量の抑制・削減の観点から、現在もモーター駆動装置には一層の「省エネ」と「高効率」が求められています。機械に用いられるモーターの減速時に発生するエネルギー（以下、回生エネルギー）も、再利用すれば大きな「省エネ」につながります。モーター駆動装置でACモーター（インバーター制御）が主流となるにつれ、1990年代半ばには、ブレーキ抵抗で回生エネルギーを消費する方式に加えて、連続的に電源へ回生できるコンバーター（電源回生コンバータ）のニーズが、欧米を中心に高まりました。

今回は産業用機械向けモーター駆動装置の老舗のメーカーであり、アイダグループ会社である株式会社REJが、システムインテグレーターの立場から、省エネルギーと高効率を両立する「回生エネルギーの活用方法について」を3回シリーズにわたりご紹介していきます。

シリーズ第1回目は、正弦波ＰＷＭコンバーター方式により、「機械側で発生した回生エネルギーを工場側で再利用する方法」をご紹介します。

機械側で発生した回生エネルギーを工場側で再利用したい！
（正弦波ＰＷＭコンバーター（SS4000）方式のご紹介）

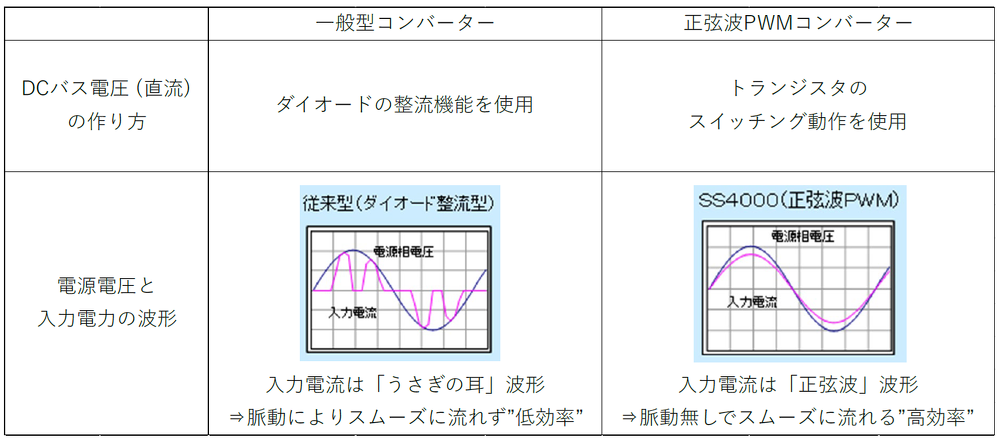

交流を直流に変換するコンバーターには、ダイオード整流方式の”一般型コンバーター”と、トランジスタ制御による
”正弦波ＰＷＭコンバーター”の２種類があり、モーター制御の用途に応じて使い分けています。

”一般形コンバーター”と比べて”正弦波ＰＷＭコンバーター”には次のような利点があります。

①    回生エネルギーを工場の電源系統に戻して再利用できるため、機械の消費電力を削減できます。
②    入力電流が正弦波に近づく（高効率になる）ため、電源設備容量を削減できます。

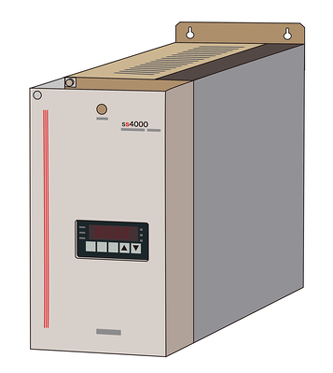

※REJの製品群には、”正弦波ＰＷＭコンバーター”として「SS4000」などがあります。DCバス電圧を一定に制御しつつ連続的な電源回生を可能にする正　弦波ＰＷＭ制御を用いた双方向コンバーターです。

さいごに

いかがでしたでしょうか。
シリーズ第2回目は、共通DCバス方式にて「機械内でモーター減速時の回生エネルギーを別のモーターで再利用する事例」をご紹介していきます。お楽しみに！

ご不明点がございましたら、下記までお気軽にお問い合わせください。
■お問い合わせ先：https://www.rej.jp/contact
