High Speed Automatic Presses 高速自動プレス

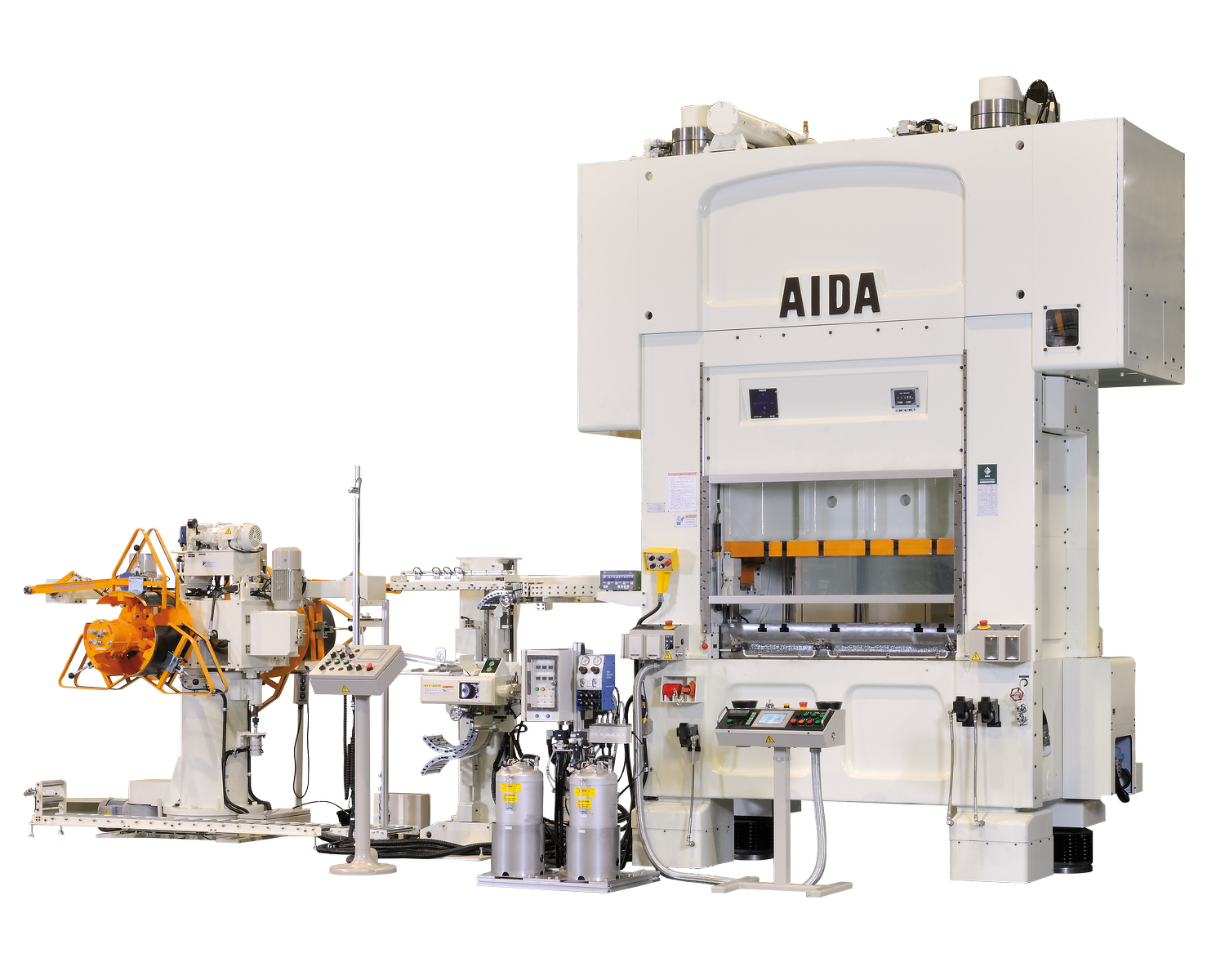

HMX

ハイスピード
 ×
高精度加工

小物部品から積層モータコア、
チェーン厚板ブランキングから
大型モータコアまで、
あらゆる高精度加工に威力を発揮

Product Specifications主な仕様

型式 単位 HMX-1250 HMX-2000 HMX-3000 HMX-3000W
加圧能力 (kN)  1250 2000 3000 3000
ストローク長さ (mm) 30 30 30 30
無負荷連続
ストローク数
(min-1 200~800 200~600 160~500 120~410
ダイハイト (mm) 380~430 400~480 420~520 420~520
スライド寸法
(左右×前後)
(mm) 1300×600 1700×650 2000×750 2260(2300)×1000*1
ボルスター寸法
(左右×前後)
(mm) 1300×850 1700×950 2000×1000 2300×1200

*1:( )内の寸法は、金型取付可能寸法です。
※本仕様は、予告なく変更する場合があります。

Catalog DownLoadカタログ・技術資料 ダウンロード

HMXカタログ

ダウンロード

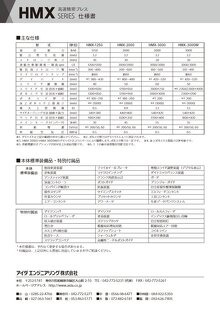

HMX仕様書

ダウンロード

仕様書のダウンロードをご利用いただくには、お客様情報の入力が必要です。
