HIGH SPEED AUTOMATIC PRESS 高速自動プレス（マルチサスペンションプレス）
MSP
高生産性
×
高精度加工
×
安定性
次世代環境車に必要不可欠な
薄板モータコア生産に特化した
プレス設計により、高速・精密・
安定生産を実現可能にします。
Product Features製品特長
AIDA独自の高速プレス構造
独自のマルチサスペンション構造、たわみの少ない高剛性
ワイドフレームが安定した下死点精度を実現します。
精密金型による薄板モータコアの積層を可能にします。

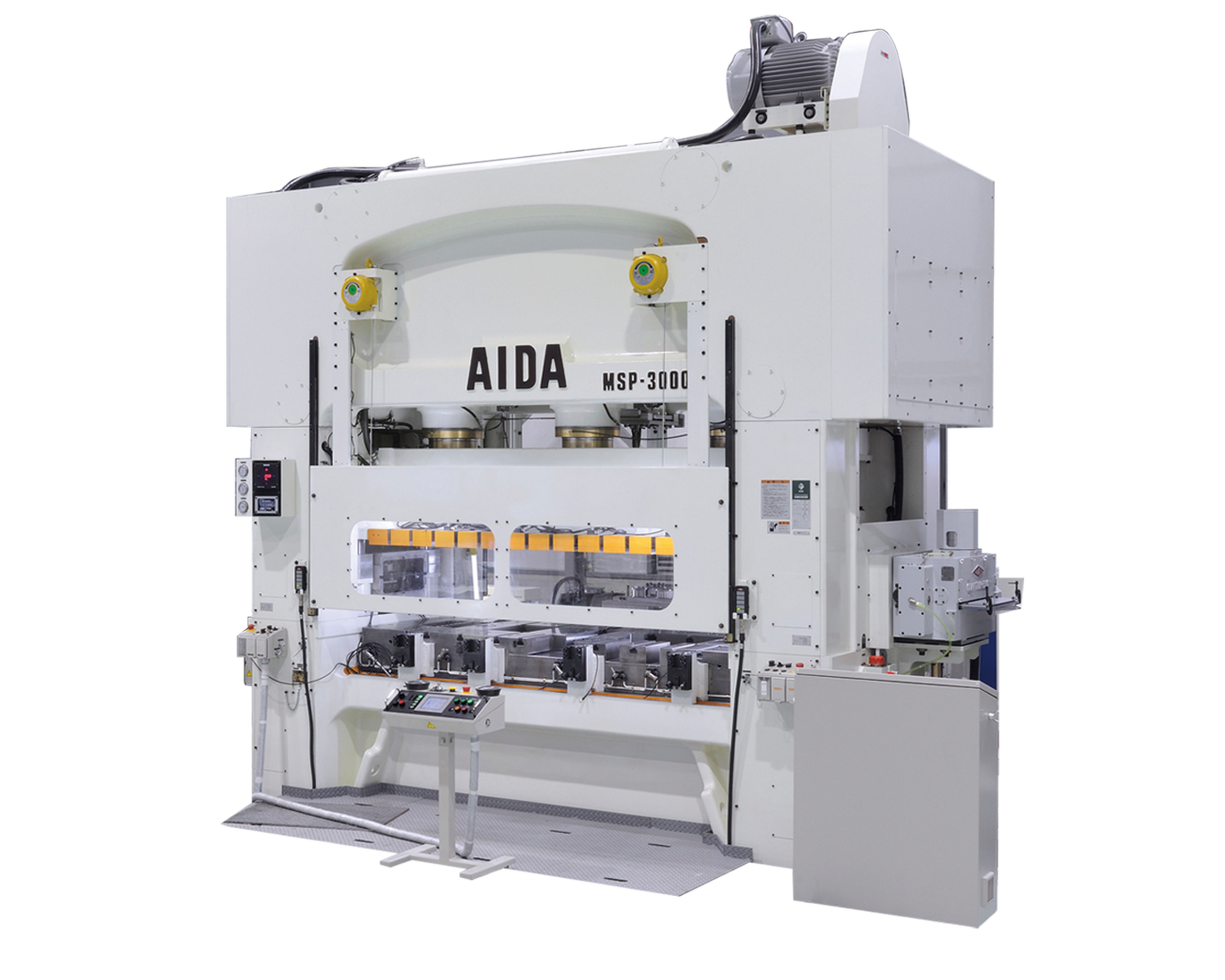

（MSP-3000-370）
この動画コンテンツをご覧いただくには
お客様情報の入力が必要です。
お客様情報の入力が必要です。
駆動用大型モータコア生産
高効率を求め、薄板化が進む
駆動用モーター加工ラインとして
欧米・アジアでも高い評価を集める
新グローバルスタンダード機です。
この動画コンテンツをご覧いただくには
お客様情報の入力が必要です。
お客様情報の入力が必要です。
高効率モーター生産
お客様の高速安定生産に最適なシステムを
周辺装置を含めラインアップし提供します。
高精度を実現する
アイダのモノづくり
高精度が求められる部品を内製加工しており、重要箇所は作業者による手仕上げを行っております。
製造工程（加工・組立・検査）のトレーサビリティ管理により、出荷するプレスの品質管理を徹底しております。
Press Parts成形サンプル紹介
業務用エアコンコンプレッサー
外径 Φ160mm
家庭用エアコンコンプレッサー
外径 Φ110mm
EV用モーターコア（試作品）
外径 Φ260mm
User Case Study導入事例紹介
「色々なお客様がいるなかで、
どんなモーターコア金型がきても
やれる装置にしたかった。
いろいろ検討した結果のMSPです」
松本ESテック株式会社（本社：千葉県千葉市）
常務取締役 営業部長
中村 宏隆 様
生産統括部 白井工場 工場長
市原 明夫 様
電磁鋼帯のスリット加工・販売からモーターコアなどの電磁鋼製品の生産・販売までの「社内一貫生産体制」を持つ松本ESテック株式会社様。まさに電磁鋼帯加工技術のエキスパート集団です。
今回は白井工場にお伺いし、アイダの高速精密プレス「MSPシリーズ」を選び続ける理由について、語っていただきました。
Product Specifications主な仕様
| 型式 | 単位 | MSP-2200-200 | MSP-3000-230 | MSP-3000-270 | MSP-3000-330 | MSP-3000-370 | MSP-4000-280 | MSP-4000-330 |
| 加圧能力 | （kN） | 2200 | 3000 | 3000 | 3000 | 3000 | 4000 | 4000 |
| ストローク長さ | （mm） | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| 無負荷連続 ストローク数 |
（min-1） | 120～500 | 120～450 | 100～420 | 100～410 | 100～360 | 100～350 | 100～300 |
| ダイハイト | （mm） | 420～480 | 420～520 | 470～520 | 520～620 | 520～620 | 500～600 | 500～600 |
| スライド寸法 （左右×前後） |
（mm） | 2000×800 | 2300×800 | 2700×800 | 3300×900 | 3700×1000 | 2800×900 | 3300×900 |
| ボルスター寸法 （左右×前後） |
（mm） | 2000×1000 | 2300×1000 | 2700×1000 | 3300×1000 | 3700×1200 | 2800×1200 | 3300×1200 |
※本仕様は、予告なく変更する場合があります。
Catalog Downloadカタログ・技術資料 ダウンロード
MSPカタログ

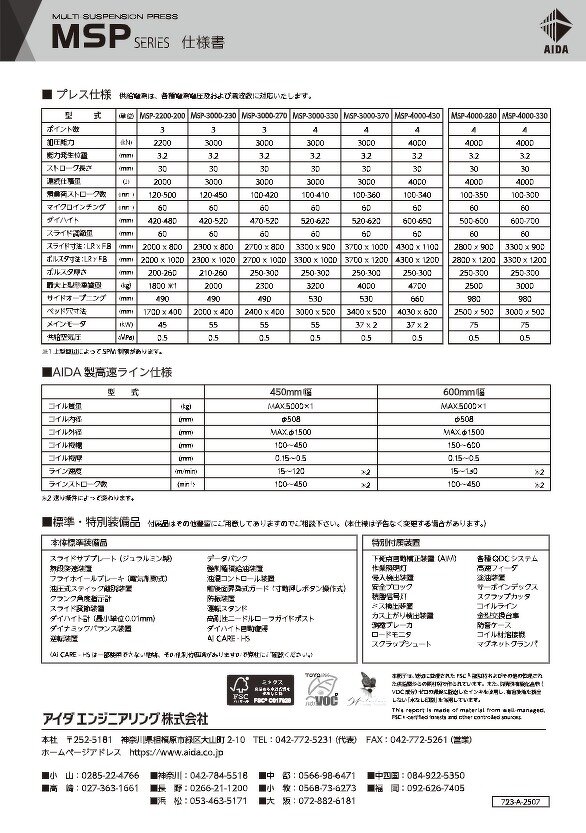

MSP仕様書
