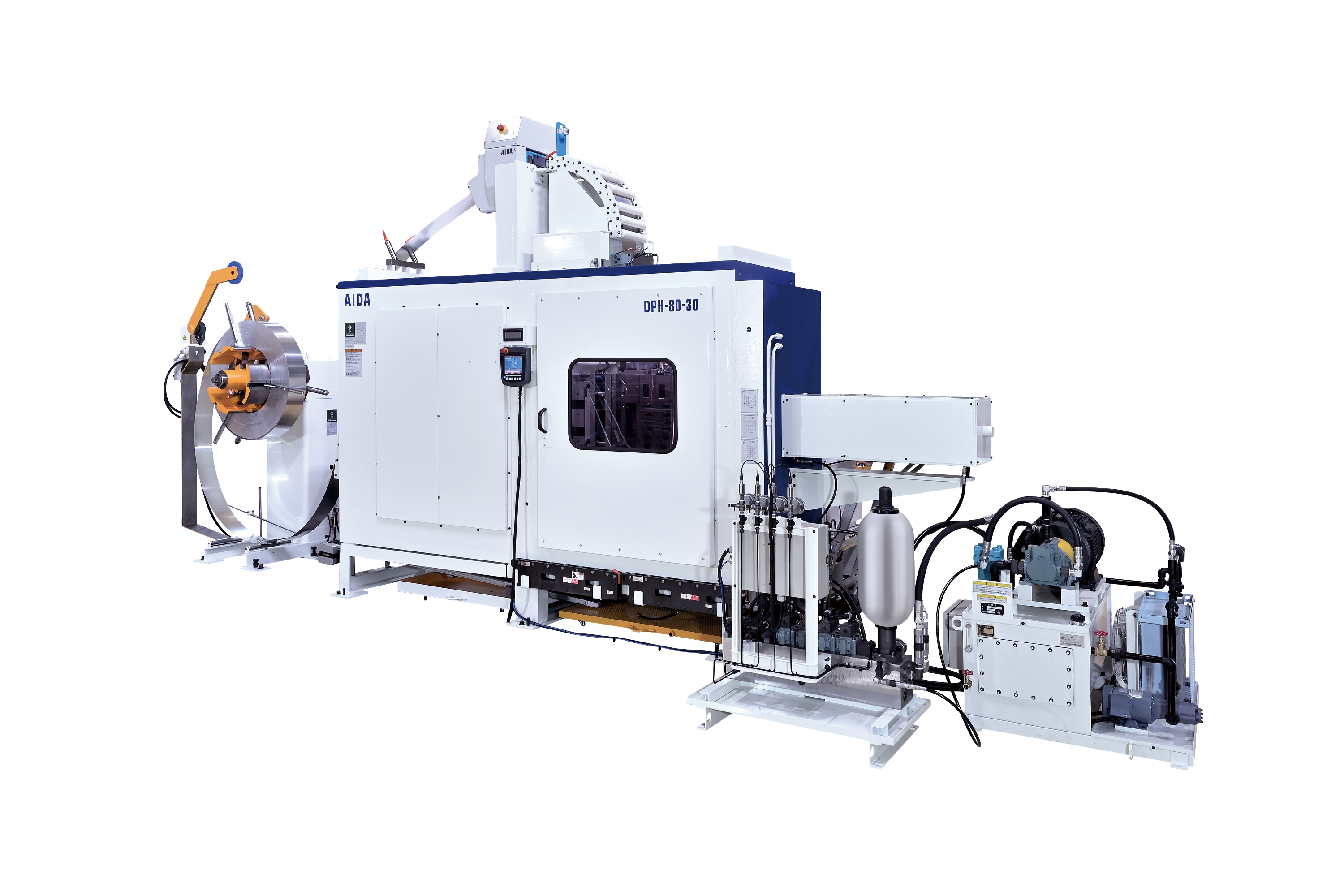

角形電池ケース成形専用機
DPH
アシスト絞り
×
多段成形
プレス成形の場合と比較して、
大幅に加工工程数を削減できるため、
コンパクトで環境に配慮した角形電池ケース生産が可能となります。
Product Features製品特長
成形性向上
省エネルギー
高付加価値成形

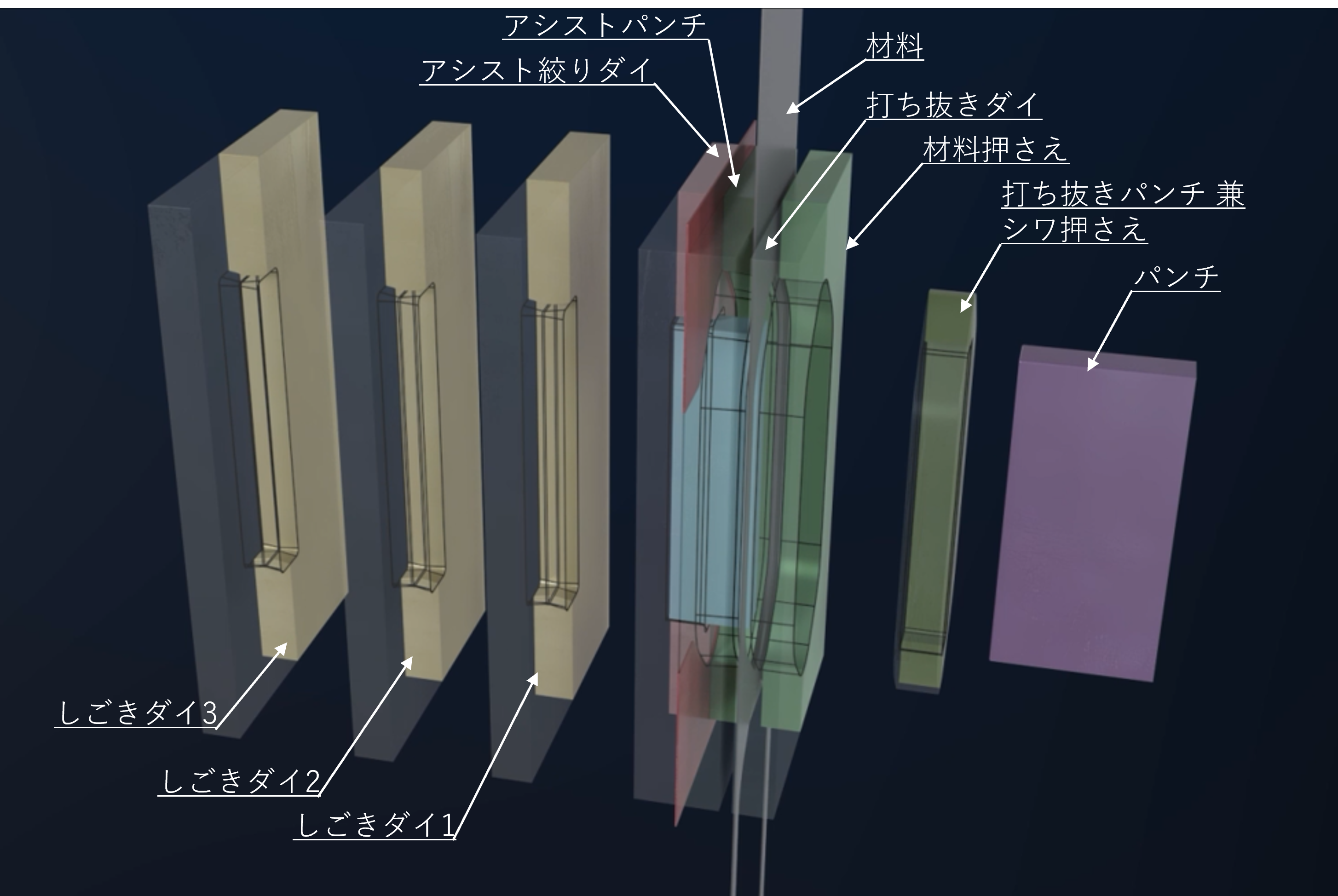

「アシスト絞り× 多段成形」で工程数を大幅削減
・成形工程を横に並べた横型成形方式により、安定した成形と高い作業性を確保。 ・「アシスト絞り」を採用し、一般プレス工法より工程数を大幅にカット。 ・ブランク打ち抜きから製品排出まで、1ストロークで完結する高効率成形を実現。
省エネ・コンパクト設計で優れた環境性能
・本体がコンパクトで、省エネルギー性に優れた設計。
・加工油・電力の使用量を大幅に削減し、環境負荷の低減に貢献。

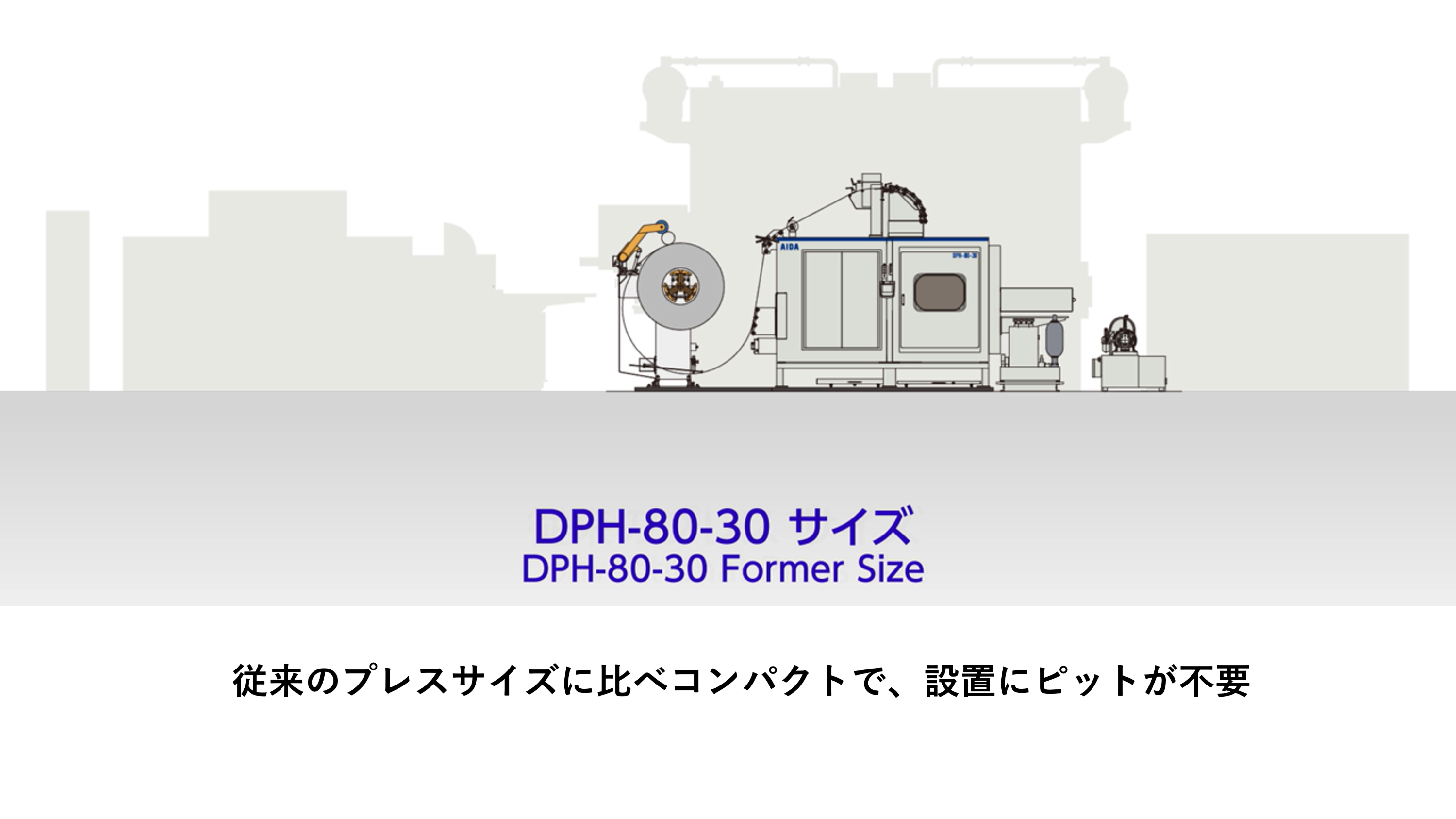

・プレス機に比べてコンパクトで軽量なため、床面耐荷重や工場床面高さ等の制約が少なく、ライン導入・保守もスムーズです。

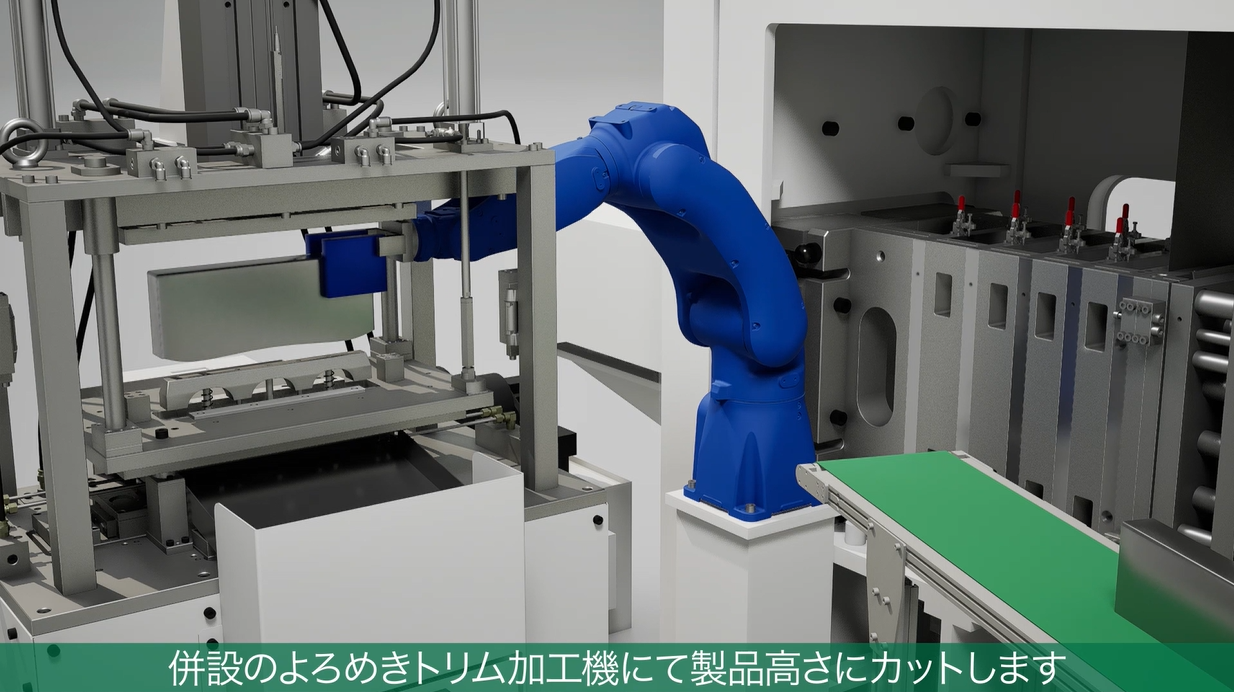

「よろめきトリム加工機」で製品の段差を1工程カット
従来2工程必要だった製品高さのカットを、1工程で完了。 切断部の段差発生を抑え、製品品質の安定化に寄与します。

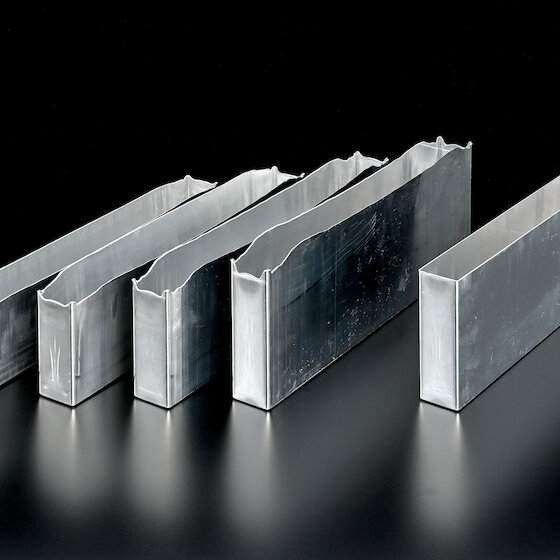

Press Parts成形サンプル紹介
角形電池ケース
Product Specifications主な仕様
| 型式 | 単位 | DPH-80-30 |
| 成形能力 | （kN） | 115 |
| ストローク長さ | （mm） | 875 |
| 成形機ライン寸法 | （mm） | 幅7650×奥行3000×高さ3100 |
| 加工製品寸法 | （mm） | 312×31×100 |
| 加工製品素材 | アルミ | |
| コイル板幅 | （mm） | 50~300 |
※詳しくはお問い合わせください。
※本仕様は、予告なく変更する場合があります。
Catalog Downloadカタログ・技術資料 ダウンロード

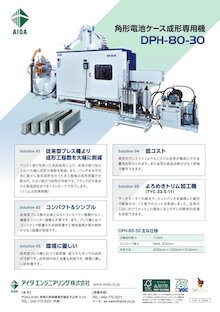

DPH-80-30 リーフレット
