DSF-N1-A/
DSF-C1-A

自由自在
　×
高い成形性

アイダ製低速・高トルク
サーボモーターにより、
自由度の高いモーション
設定が実現。幅広い素材、
形状の高精度加工に
威力を発揮。

Product Features製品特長

seikeisei Formability 成形性向上

Formability 成形性向上

異形状のSUS深絞り加工
（1工程）

メカプレスでは割れが発生してしまう異形状の深絞り加工が、最適スライドモーションにより、1工程で加工することが可能となりました。

seikeisei Formability 成形性向上

この動画コンテンツをご覧いただくには
お客様情報の入力が必要です。

お客様情報の入力へ

Formability 成形性向上

割れないマグネシウム加工

温間でマグネシウムの深絞り加工を行います。自在なモーション制御により、難加工材の高精度加工を実現します。

Press Parts成形サンプル紹介

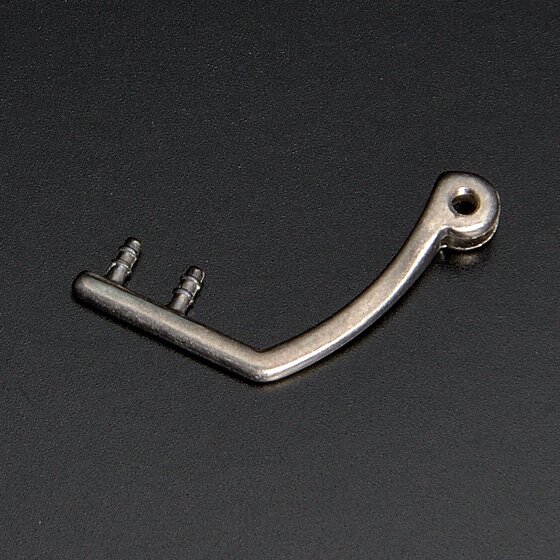

メガネフレーム部品

全長　20mm

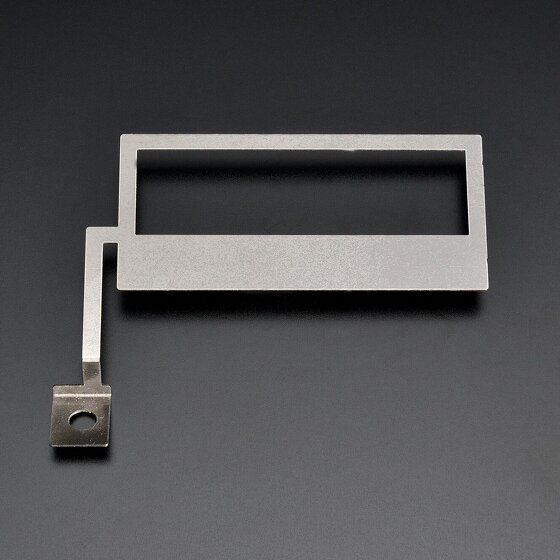

板ばね

全長　60mm

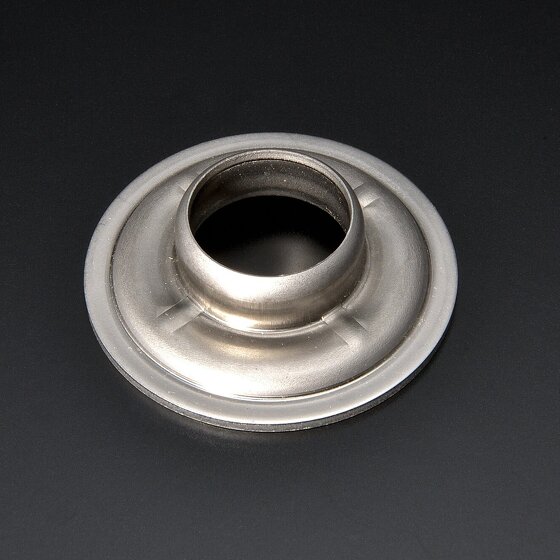

冷蔵庫部品　ねじ

外径　Φ40mｍ

User Case Study導入事例紹介

「操作性が良く、動きがスムーズ。　無理なく加工速度を上げることができます。つくりがしっかりしていて、　音が静かなことも気に入っています」

株式会社　汐見製作所（静岡県湖西市）
　　　　　　　　　　　　　代表取締役社長　見山　圭二　様

汐見製作所様は、試作から金型・治具の設計・製作・量産加工までこなす自動車部品メーカー。高品質の量産品を安定供給するだけでなく、社内に試作開発会社を傘下にもち、新技術の提案力も兼ね備えた企業です。

本社工場にお伺いし、アイダのサーボプレス「ダイレクトサーボフォーマーDSF-N1-Aシリーズ」導入後の評価を語っていただきました。

インタビュー記事を見る

過去の導入事例

「安心して使える、の一言につきます」

株式会社ホリモトモールド（プレス技術　2019年9月号）

「大手部品メーカーではアイダの機械が多く、しかも評価が高い。」

曽根工業株式会社（プレス技術　2021年5月号）

Product Specifications主な仕様

型式	単位	DSF-N1 -800A	DSF-N1 -1100A	DSF-N1 -1500A	DSF-N1 -2000A	DSF-N1-3000A
加圧能力	（kN）	800	1100	1500	2000	3000
ストローク長さ	（mm）	160	180	200	250	300
無負荷連続ストローク数	（min^-1）	1-80	1-70	1-60	1-50	1-35
ダイハイト	（mm）	320	350	400	450	570
スライド寸法（左右×前後）	（mm）	700×460	800×520	900×580	1000×650	1300×900
ボルスター寸法（左右×前後）	（mm）	900×600	1000×680	1100×760	1130×840	1500×1000

型式	単位	DSF-C1-800A	DSF-C1-1100A	DSF-C1-1500A	DSF-C1-2000A	DSF-C1-2500A
加圧能力	（kN）	800	1100	1500	2000	2500
ストローク長さ	（mm）	160	180	200	250	300
無負荷連続ストローク数	（min^-1）	1～80	1～70	1～60	1～50	1～40
ダイハイト	（mm）	320	350	400	450	540
スライド寸法（左右×前後）	（mm）	540×460	630×520	700×580	880×650	1100×730
ボルスター寸法（左右×前後）	（mm）	810×600	940×680	1050×760	1240×840	1610×900

※本仕様ならびに外観は改良のため予告なく変更する場合があります。
