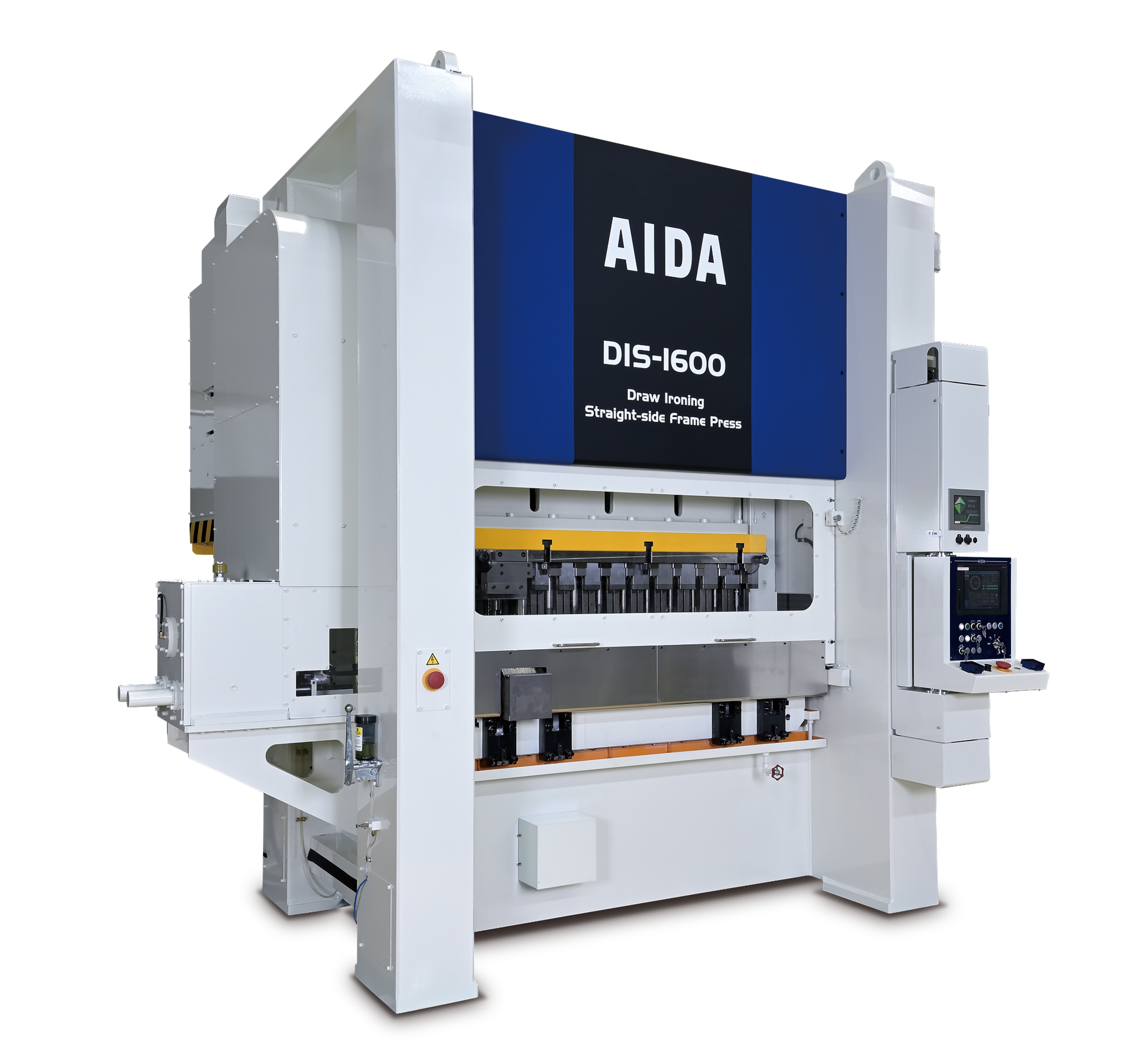

高速深絞り成形専用プレス
DIS
高速加工
×
深絞り
180個/minでの高速深絞り加工を可能にする、
高 SPM とロングストローク
Product Features製品特長
成形性向上
省エネルギー
高付加価値成形
seikeisei
Formability
成形性向上
Formability
成形性向上

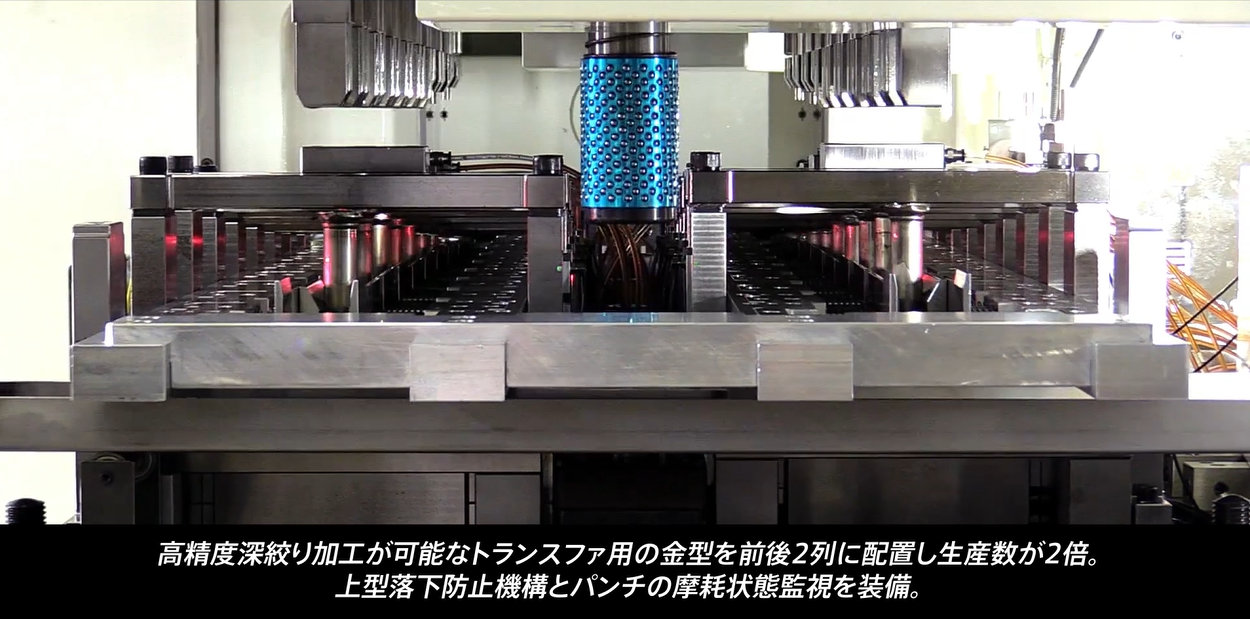

薄板の高精度深絞加工用ダイセットで前後2列取り加工を実現
トランスファー用の金型を前後2列に配置し、生産数はSPM設定の2倍となる180個/minを実現。更に材料の歩留まり率は約5.3％向上。他にも上型落下防止機構や、絞りパンチの摩耗状態監視機能(オプション)を装備しています。さらにフライホイールとモータの最適化により、2 列取り加工を可能にする大きな連続作業エネルギーを実現。
seisansei
Productivity
生産性向上
Productivity
生産性向上

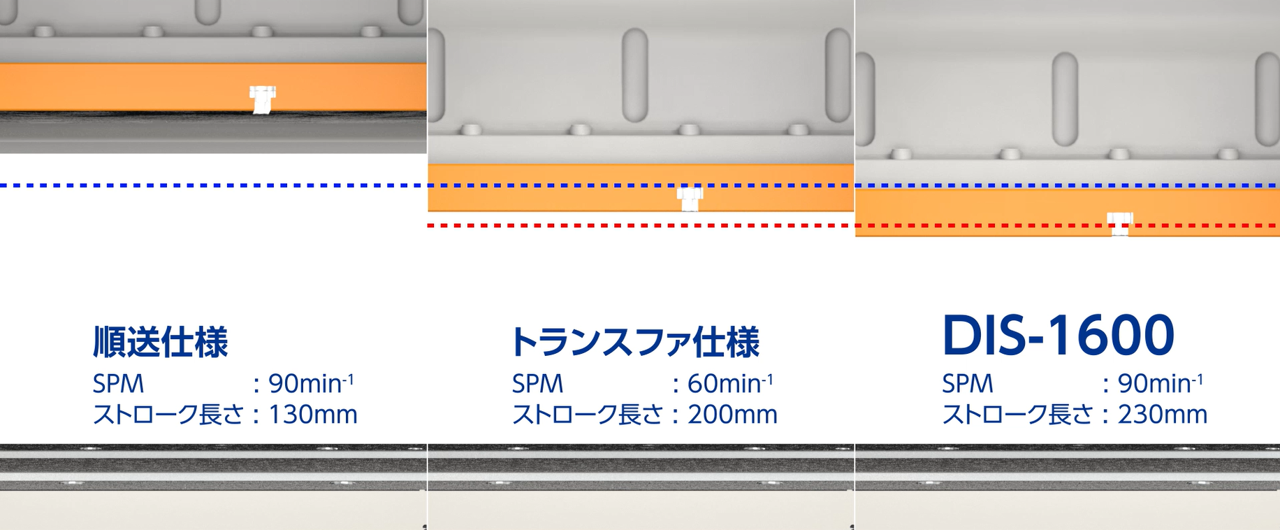

高速深絞り加工を可能にする高 SPM とロングストローク
・ストローク×回転数＝SN 値は従来機の 1.7 倍。 ・潤滑油の分配時の抵抗を低減して供給効率を向上。 ・流速の抑制と省スペース化を両立させた空圧式カウンターバランサを搭載。
seisansei
Productivity
生産性向上
Productivity
生産性向上

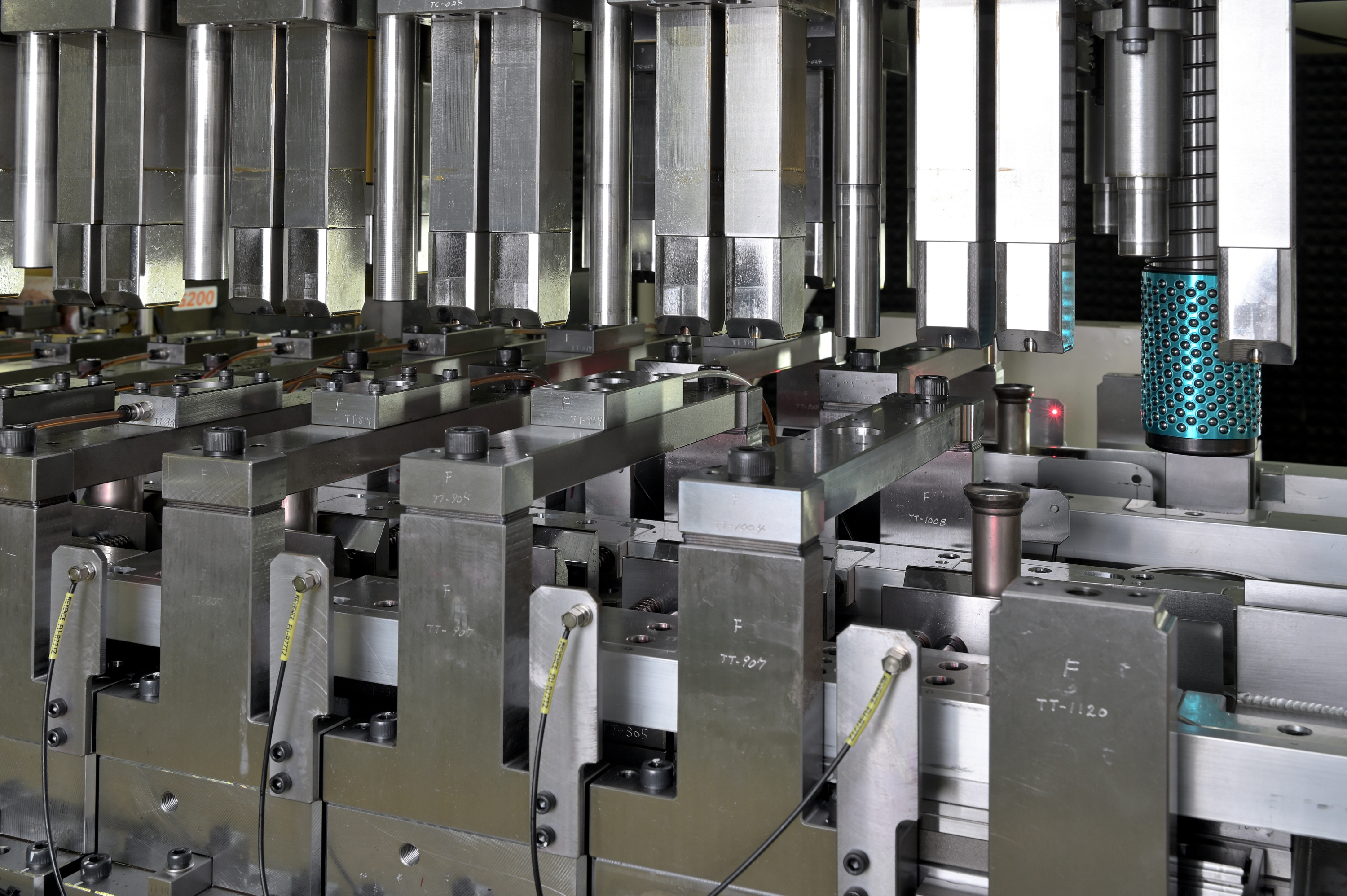

プレス機械と完全同期する機械式トランスファー装置
アドバンス・リターン動作はプレス機のクランク軸に連結 されたカム機構により駆動。クランプ、アンクランプ動作のタイミングは工程ごとに調節可能で、高速搬送を実現します
Press Parts成形サンプル紹介

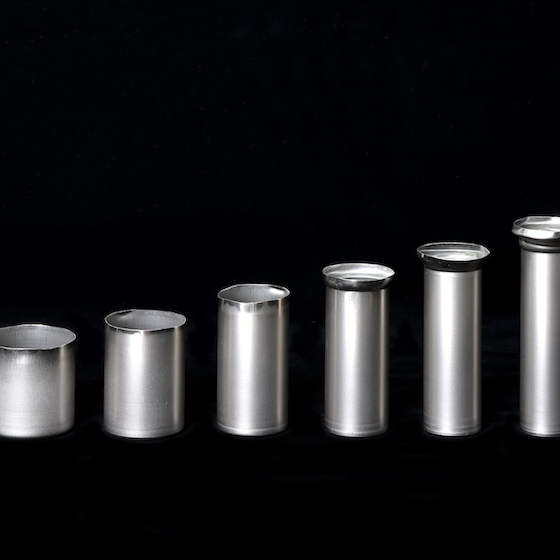

円筒形電池ケース
Product Specifications主な仕様
| 型式 | 単位 | DIS-1600 |
| 加圧能力 | （kN） | 1600 |
| ストローク長さ | （mm） | 230 |
| 無負荷連続ストローク数 | （min⁻¹） | 40 ~ 90 |
| ダイハイト | （mm） | 430 |
| スライド寸法 | （mm） | 1500×580 |
| ボルスタ寸法 | （mm） | 1800×760 |
| 連続作業エネルギー | J | 90min⁻¹にて15380J |
※詳しくはお問い合わせください。
※本仕様は、予告なく変更する場合があります。
Catalog Downloadカタログ・技術資料 ダウンロード

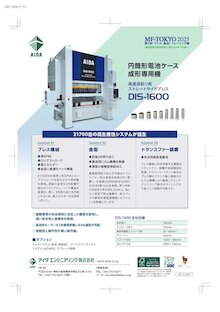

DIS-1600 リーフレット
