Product Lineup
汎用プレス
NC1-E
ハイグレード
×
ベーシックマシン
剛性の高いフレーム構造で、
フレームの伸び変形、
加工時に発生する口開きを
極小に抑えています。
※税制優遇対象機
Product Specifications主な仕様
| 型式 | 単位 | NC1-350 | NC1-450 | NC1-600 | NC1-800 | ||||||
| 形式 | (1)E | (2)E | (1SE | (1)E | (2)E | (S)E | (1)E | (2)E | (1)E | (2)E | |
| 加圧能力 | （kN） | 350 | 450 | 600 | 800 | ||||||
| ストローク長さ | （mm） | 70 | 120 | 50 | 80 | 120 | 55 | 90 | 140 | 100 | 160 |
| 無負荷連続 ストローク数 |
（min-1） | 90～150 | 55～105 | 85～175 | 65～130 | 50~95 | 80～165 | 60～120 | 45～85 | 55～110 | 40～75 |
| ダイハイト | （mm） | 200 | 250 | 250 | 270 | 270 | 300 | 300 | 320 | ||
| スライド寸法 （左右×前後） |
（mm） | 380×300 | 410×340 | 480×400 | 540×460 | ||||||
| ボルスター寸法 （左右×前後） |
（mm） | 730×310 | 730×380 | 810×360 | 810×440 | 870×400 | 870×520 | 950×460 | 950×600 | ||
| 型式 | 単位 | NC1-1100 | NC1-1500 | NC1-2000 | NC1-2500 | |||
| 形式 | (1)E | (2)E | (1)E | (2)E | (1)E | (2)E | (2)E | |
| 加圧能力 | （kN） | 1100 | 1500 | 2000 | 2500 | |||
| ストローク長さ | （mm） | 110 | 180 | 130 | 200 | 160 | 250 | 300 |
| 無負荷連続 ストローク数 |
（min-1） | 50～100 | 35～65 | 40～85 | 30～55 | 35～70 | 25～45 | 20～35 |
| ダイハイト | （mm） | 320 | 350 | 350 | 400 | 410 | 450 | 540 |
| スライド寸法 （左右×前後） |
（mm） | 630×520 | 700×580 | 880×650 | 1100×730 | |||
| ボルスター寸法 （左右×前後） |
（mm） | 1070×520 | 1070×680 | 1170×600 | 1170×760 | 1390×680 | 1390×840 | 1750×900 |
※本仕様は、予告なく変更する場合があります。
Catalog Downloadカタログ・技術資料 ダウンロード
NC1-E/NC2-E/NS1/NS2カタログ

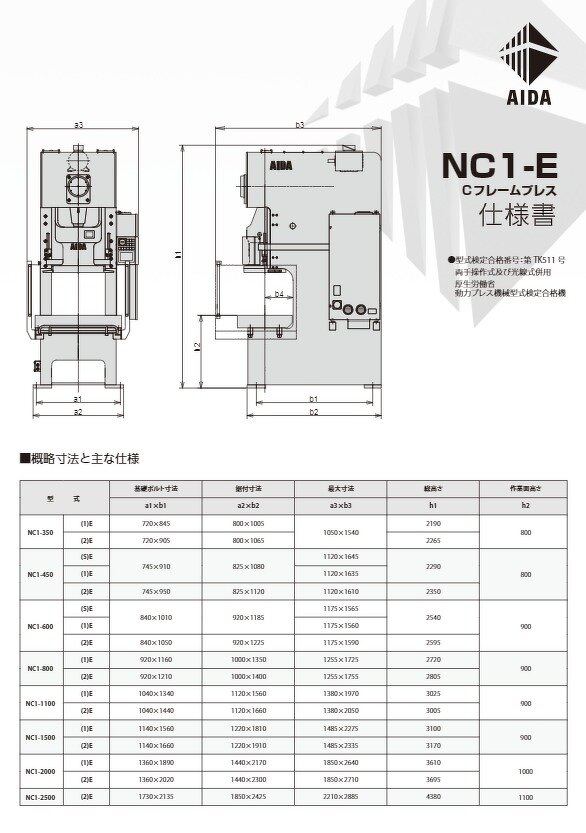

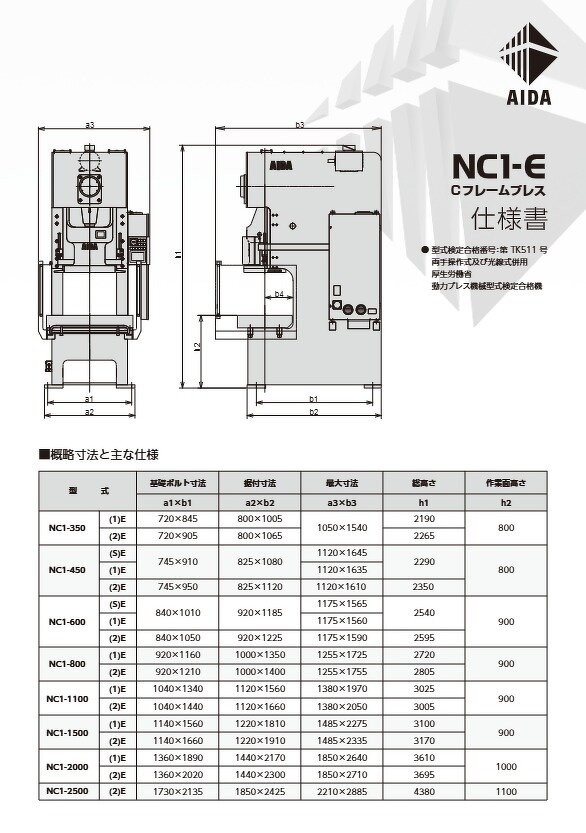

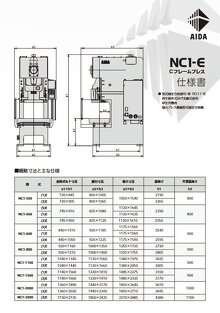

NC1-E仕様書
仕様書のダウンロードをご利用いただくには、お客様情報の入力が必要です。
