Mid-Size and Large Presses 中・大型プレス

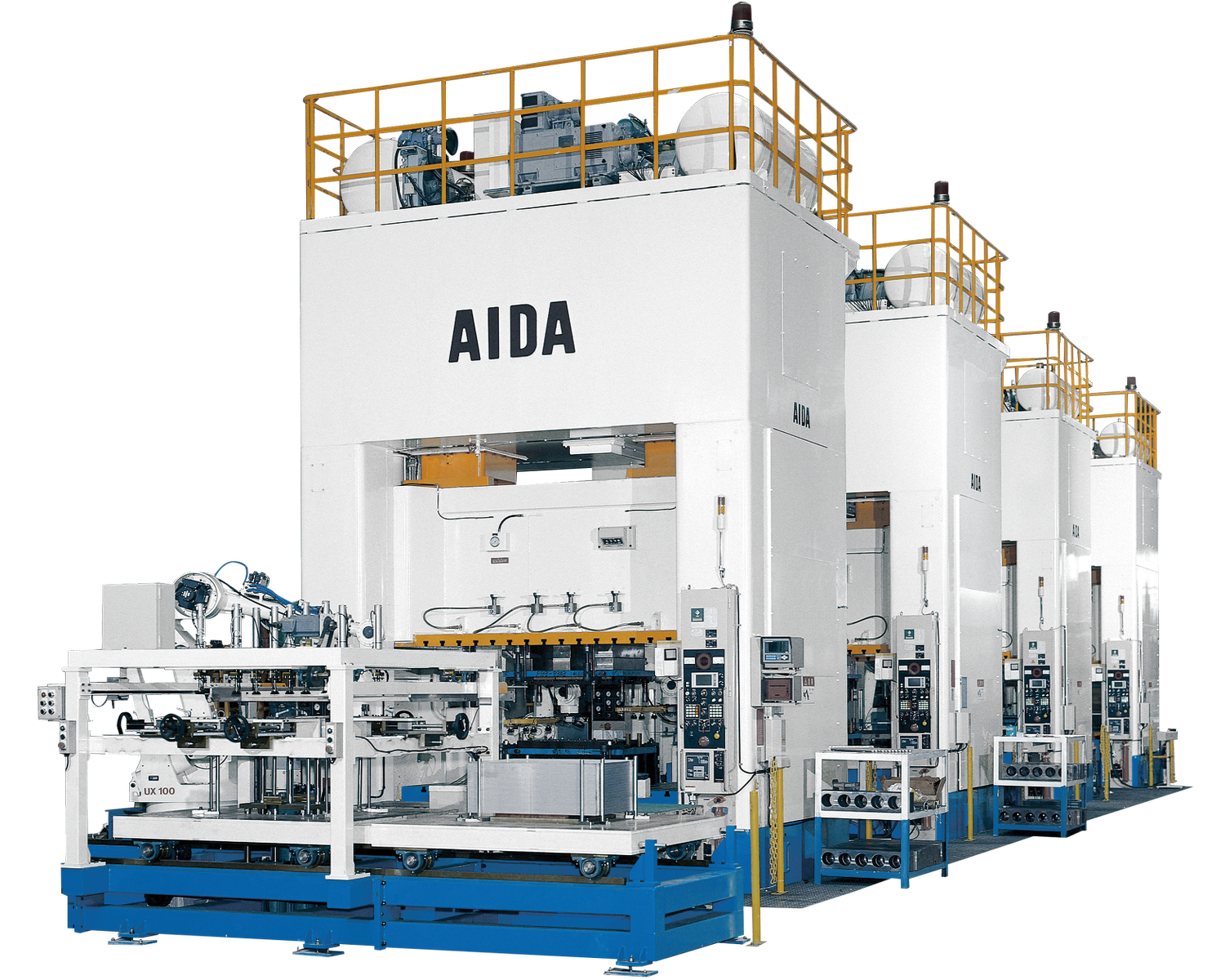

SMX
高精度
×
高剛性
中・大物のパネル成型や
深絞り加工に最適です。
全自動のタンデムラインシステムも
ご提供します。
Product Specifications主な仕様
| 型式 | 単位 | SMX-Ⅱ-3000 | SMX-Ⅱ-4000 | SMX-Ⅱ-5000 | SMX-Ⅱ-6000 | ||||
| 形式 | S2/L2 | S2/L2 | S2/L2 | S2/L2 | S2 | ||||
| 加圧能力 | （kN） | 3000 | 4000 | 5000 | 6000 | ||||
| ストローク長さ | （mm） | 460 | 500 | 460 | 510 | 460 | 510 | 510 | 600※ |
| 無負荷連続 ストローク数 | （min-1） | 15～30 | 15～30 | 15～30 | 15～20 | ||||
| ダイハイト | （mm） | 700 | 800 | 800 | 900 | 800 | 900 | 900 | |
| スライド寸法 （左右×前後） | （mm） | 2150×1250 | 2450×1250 | 2500×1250 | 2750×1250 | 2500×1400 | 2750×1400 | 2750×1500 | |
| ボルスター寸法（左右×前後） | （mm） | 2150×1400 | 2450×1400 | 2500×1400 | 2750×1400 | 2500×1500 | 2750×1500 | 2750×1500 | |
※クランクモーションのみ
・標準仕様は3000kNより6000kNまでのラインナップです。大型機も個別に対応します。
・本仕様は、予告なく変更する場合があります。
