Product Lineup

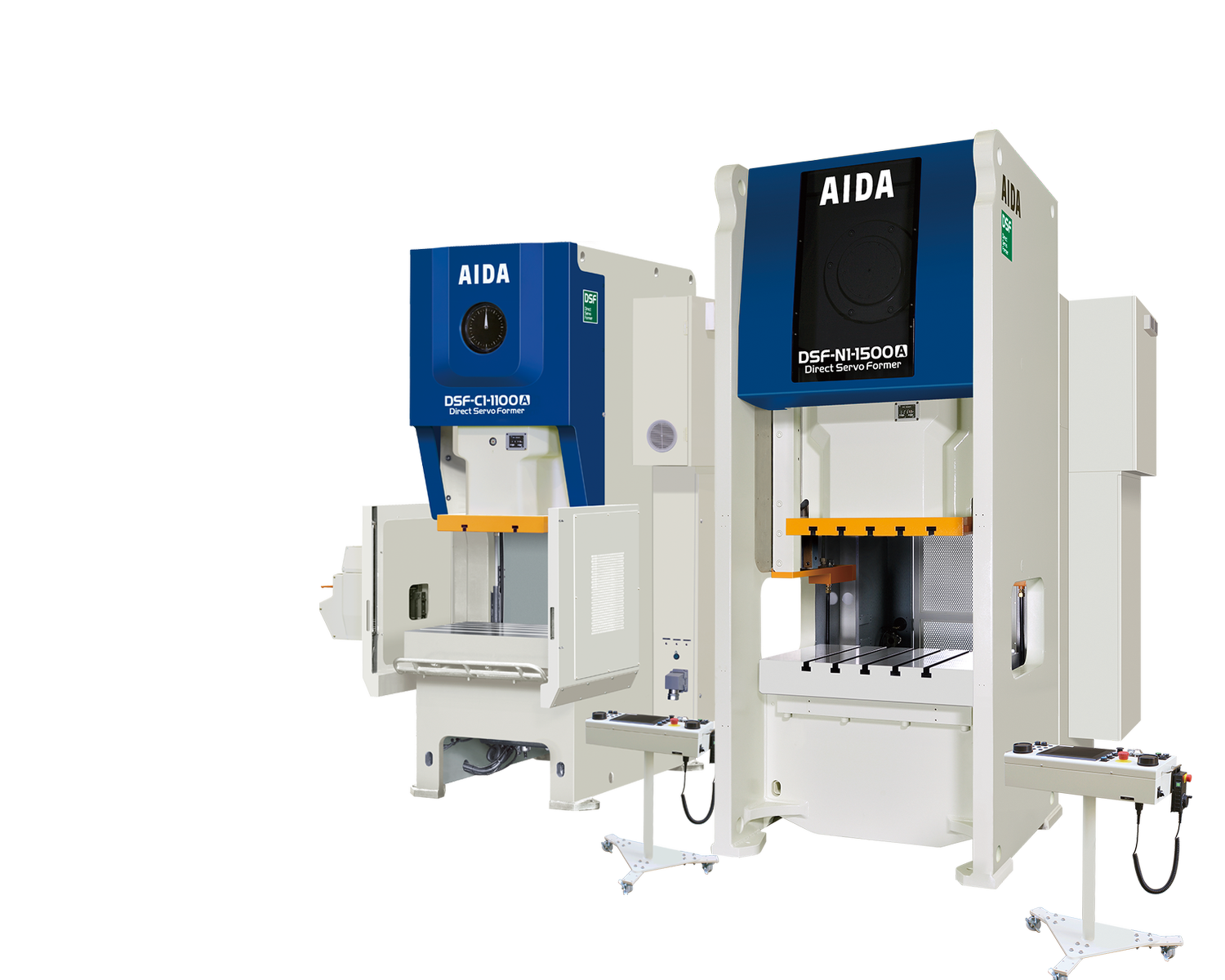

DIRECT SERVO FORMER AIDAダイレクトサーボフォーマー

DSF-N1-A/
DSF-C1-A

自由自在
 ×
高い成形性

アイダ製低速高トルク
サーボモーターにより、
自由度の高いモーション設定が可能。
幅広い素材、形状の高精度加工に
威力を発揮します。

Product Features製品特長

seisansei Productivity 生産性向上
Productivity 生産性向上

プレスラインの小型化を
実現するコンパクト高速
サーボタンデムライン

偏心荷重の影響が少なく、フレキシブルな高精度加工が可能です。大型トランスファ機と比べて、生産性は同等以上、省スペース&ピットレスで設置出来ます。

seikeisei Formability 成形性向上
Formability 成形性向上

異形状のSUS深絞り加工
(1工程)

メカプレスでは割れが発生する異形状の深絞り加工が、
最適スライドモーションにより、割れ無しで加工することが可能となりました。
1工程での加工が可能になりました。

seikeisei Formability 成形性向上
この動画コンテンツをご覧いただくには
お客様情報の入力が必要です。
Formability 成形性向上

割れないマグネシウム加工

温間でマグネシウムの深絞り加工を行います。自在なモーション制御により、難加工材の高精度加工を実現します。

Press parts成形サンプル紹介

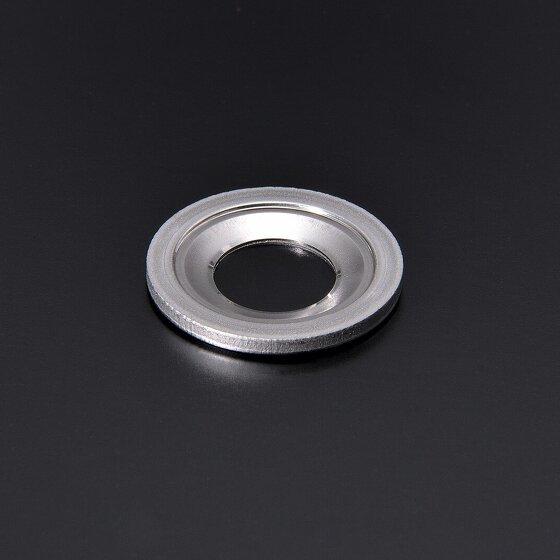

建機関連部品

外径 Φ22mm

冷蔵庫部品 ねじ

外径 Φ40mm

電気自動車用バッテリーパック(試作品)

高さ 40mm

Pick Up Case study導入事例紹介

「操作性が良く、動きがスムーズ。
無理なく加工速度を上げることができます。
つくりがしっかりしていて、
音が静かなことも気に入っています」

株式会社 汐見製作所(静岡県湖西市)
             代表取締役社長 見山 圭二 様

汐見製作所様は、試作から金型・治具の設計・製作・量産加工までこなす自動車部品メーカー。高品質の量産品を安定供給するだけでなく、社内に試作開発会社を傘下にもち、新技術の提案力も兼ね備えた企業です。

本社工場にお伺いし、アイダのサーボプレス「ダイレクトサーボフォーマーDSF-N1-Aシリーズ」導入後の評価を語っていただきました。

過去の導入事例

株式会社ホリモトモールド(プレス技術 2017年1月号)
曽根工業株式会社(プレス技術 2019年9月号)

Product Specifications主な仕様

型式 単位 DSF-N1 -800A DSF-N1 -1100A DSF-N1 -1500A DSF-N1 -2000A DSF-N1-3000A
加圧能力     (kN) 800 1100 1500 2000 3000
ストローク長さ (mm) 160 180 200 250 300
無負荷連続ストローク数 (min-1 1-80 1-70 1-60 1-50 1-35
ダイハイト (mm) 320 350 400 450 570
スライド寸法(左右×前後) (mm) 700×460 800×520 900×580 1000×650 1300×900
スライド寸法(左右×前後) (mm) 900×600 1000×680 1100×760 1130×840 1500×1000
型式 単位 DSF-C1-800A DSF-C1-1100A DSF-C1-1500A DSF-C1-2000A DSF-C1-2500A
加圧能力 (kN)  800 1100 1500 2000 2500
ストローク長さ (mm) 160 180 200 250 300
無負荷連続 ストローク数 (min-1 1~80 1~70 1~60 1~50 1~40
ダイハイト (mm) 320 350 400 450 540
スライド寸法 (左右×前後) (mm) 540×460 630×520 700×580 880×650 1100×730
ボルスター寸法(左右×前後) (mm) 810×600 940×680 1050×760 1240×840 1610×900

※本仕様ならびに外観は改良のため予告なく変更する場合があります。

Media publication / treatise解説記事

松野 修一 プレス技術 2020年10月号 日刊工業新聞社
下間 隆志 プレス技術 2021年10月号 日刊工業新聞社

Catalog DownLoadカタログ・技術資料 ダウンロード

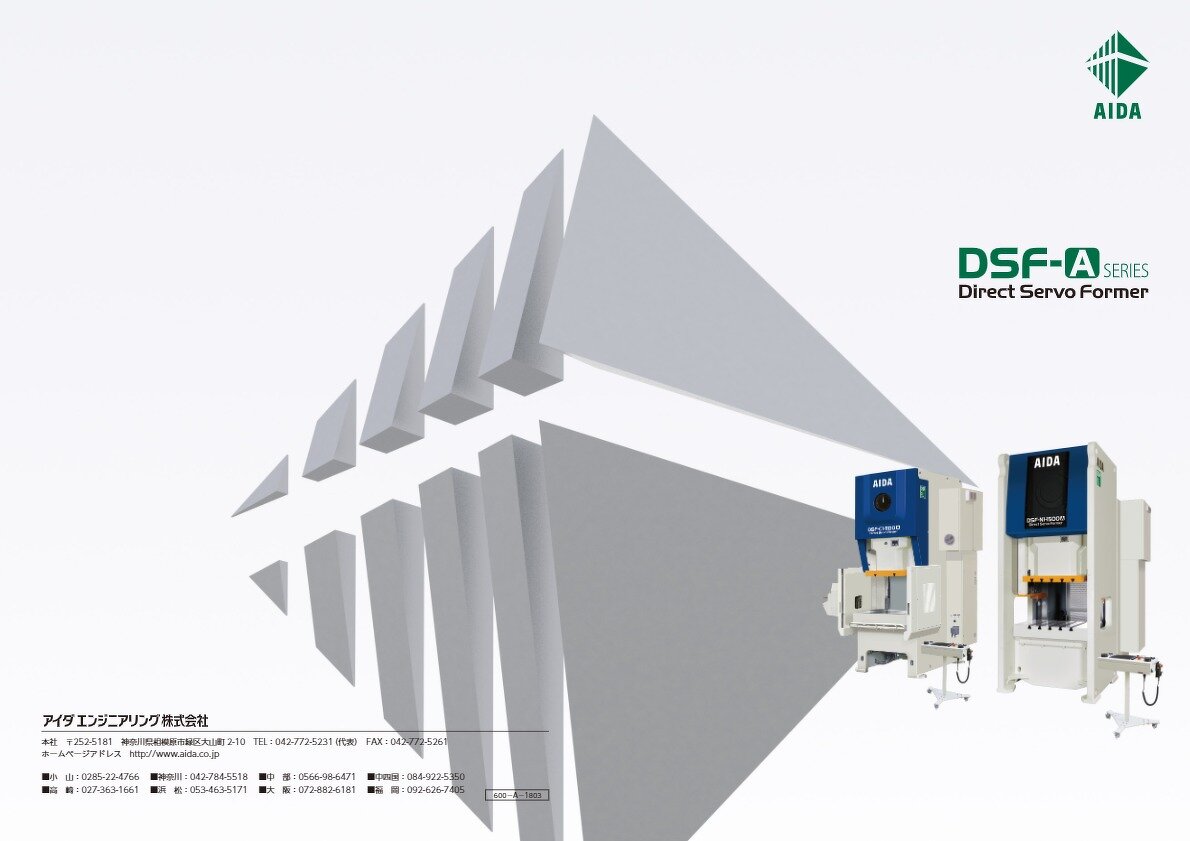

DSF-N1-A/C1-Aカタログ

ダウンロード

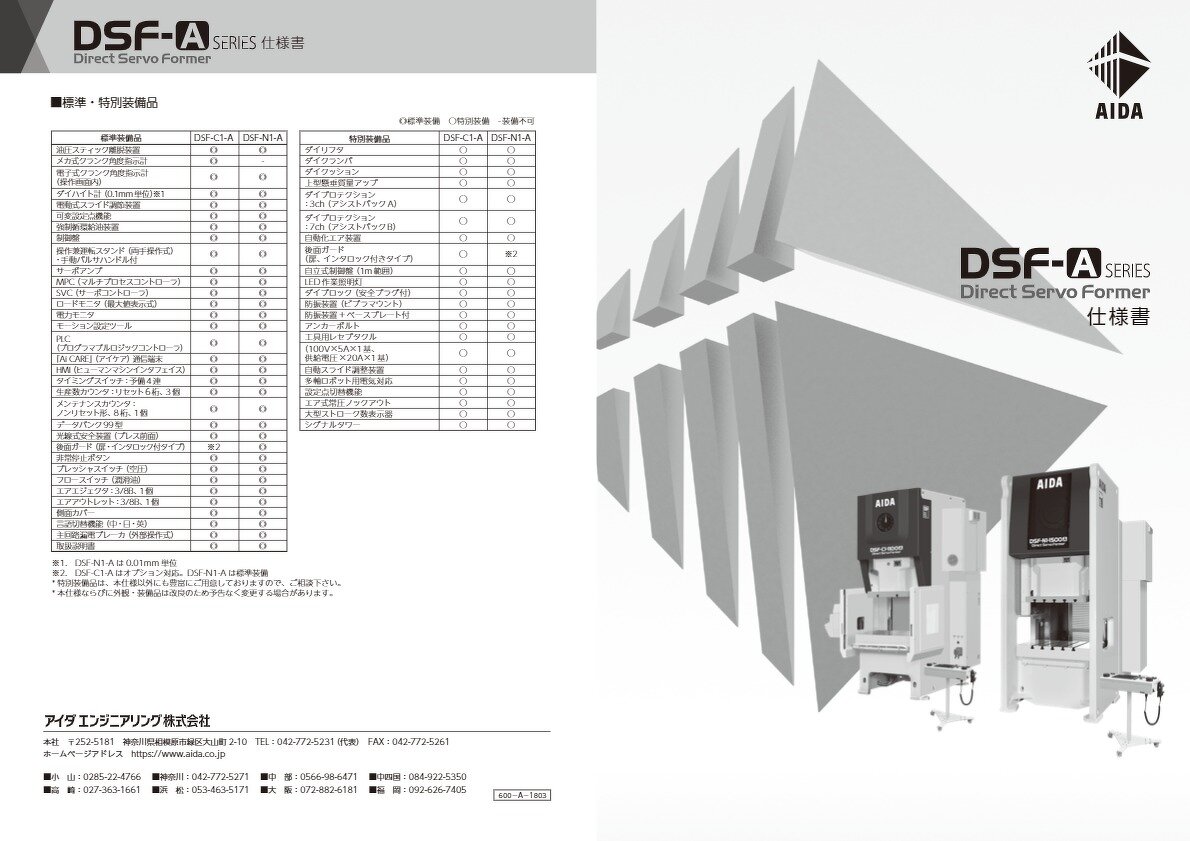

DSF-N1-A/C1-A仕様書

ダウンロード

仕様書のダウンロードをご利用いただくには、お客様情報の入力が必要です。
