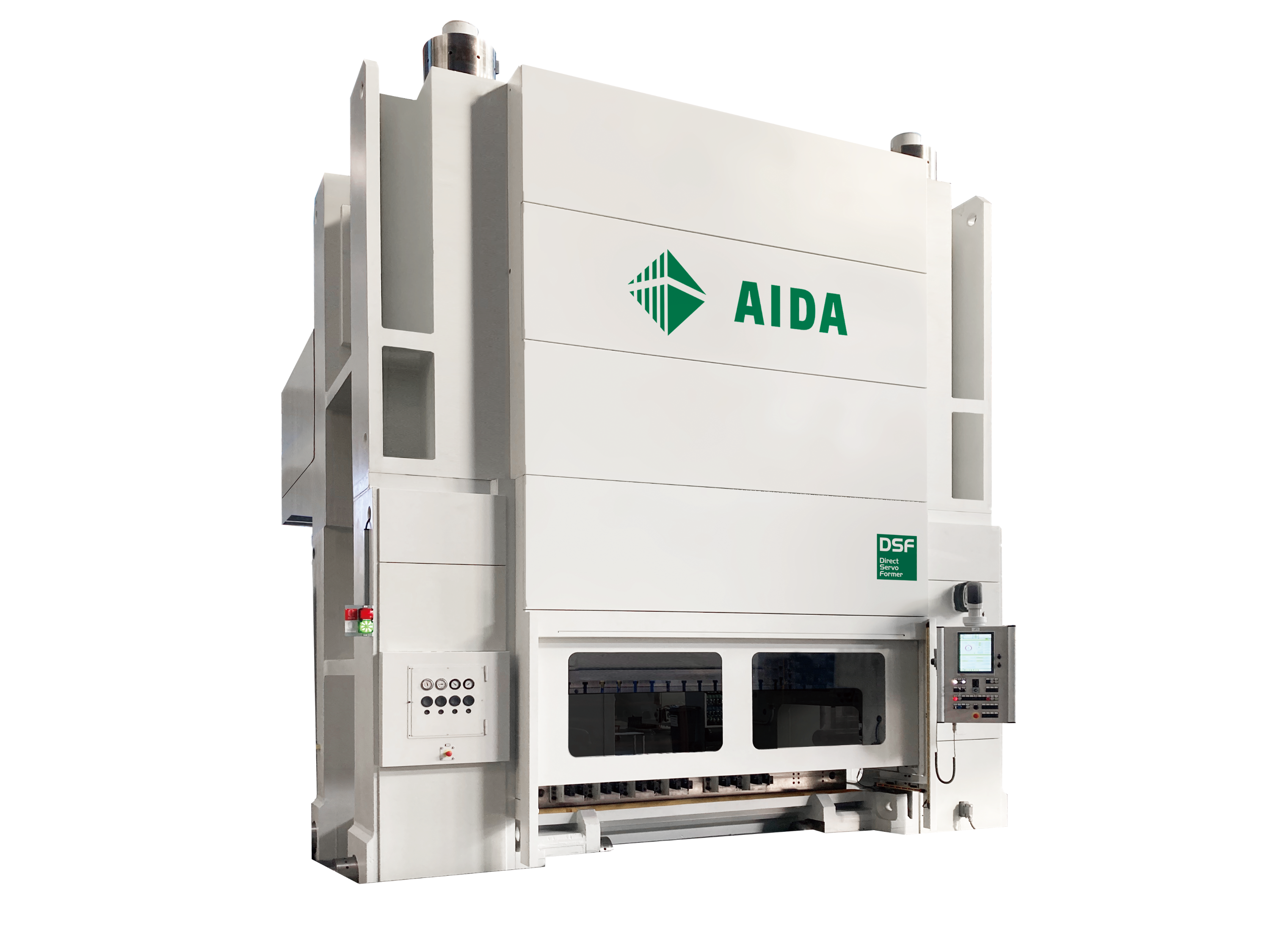

金属セパレーター成形専用プレス
BEX
高剛性
×
高精度流路加工
薄板への相対寸法公差数ミクロンという
高精度な溝 （流路）加工と、反り抑制を実現可能
Product Features製品特長
成形性向上
生産性向上
高付加価値成形

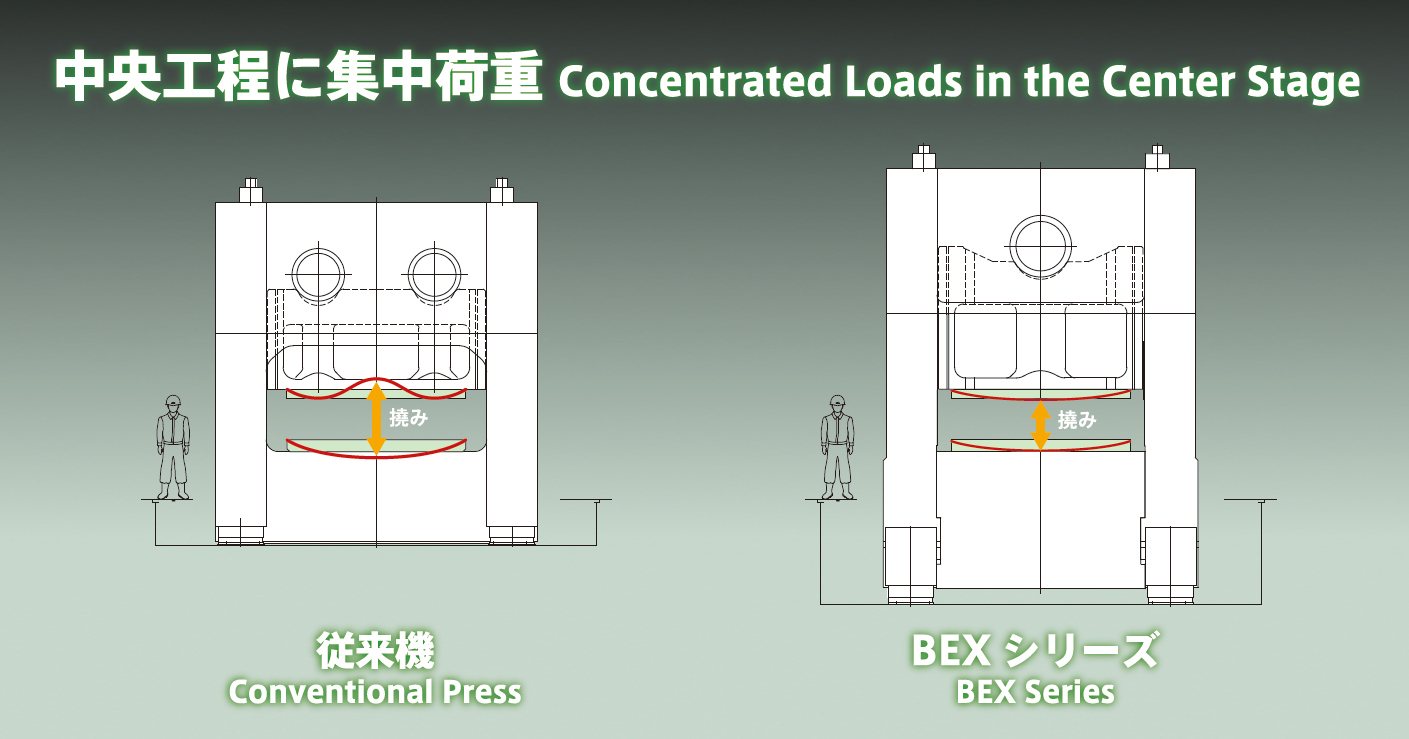

1ポイント構造でありながらワイドエリア化を実現
相対寸法公差数ミクロンの高精度な溝（流路）成形を可能にするため、中央集中荷重に特化した「1ポイント構造」を採用。また、多工程生産が可能なワイドエリア化を実現。 セパレータなど薄板への相対寸法公差数ミクロンという高精度な溝 （流路）加工と、反りを抑制可能です。
超高剛性フレームの採用
ULシリーズに対して剛性を2倍に高めた結果、ベッドフレームのたわみ量が50％、フレームの伸びが30％低減。微細な溝加工および板厚 0.1 ㎜以下の極薄板の反りを抑制します。

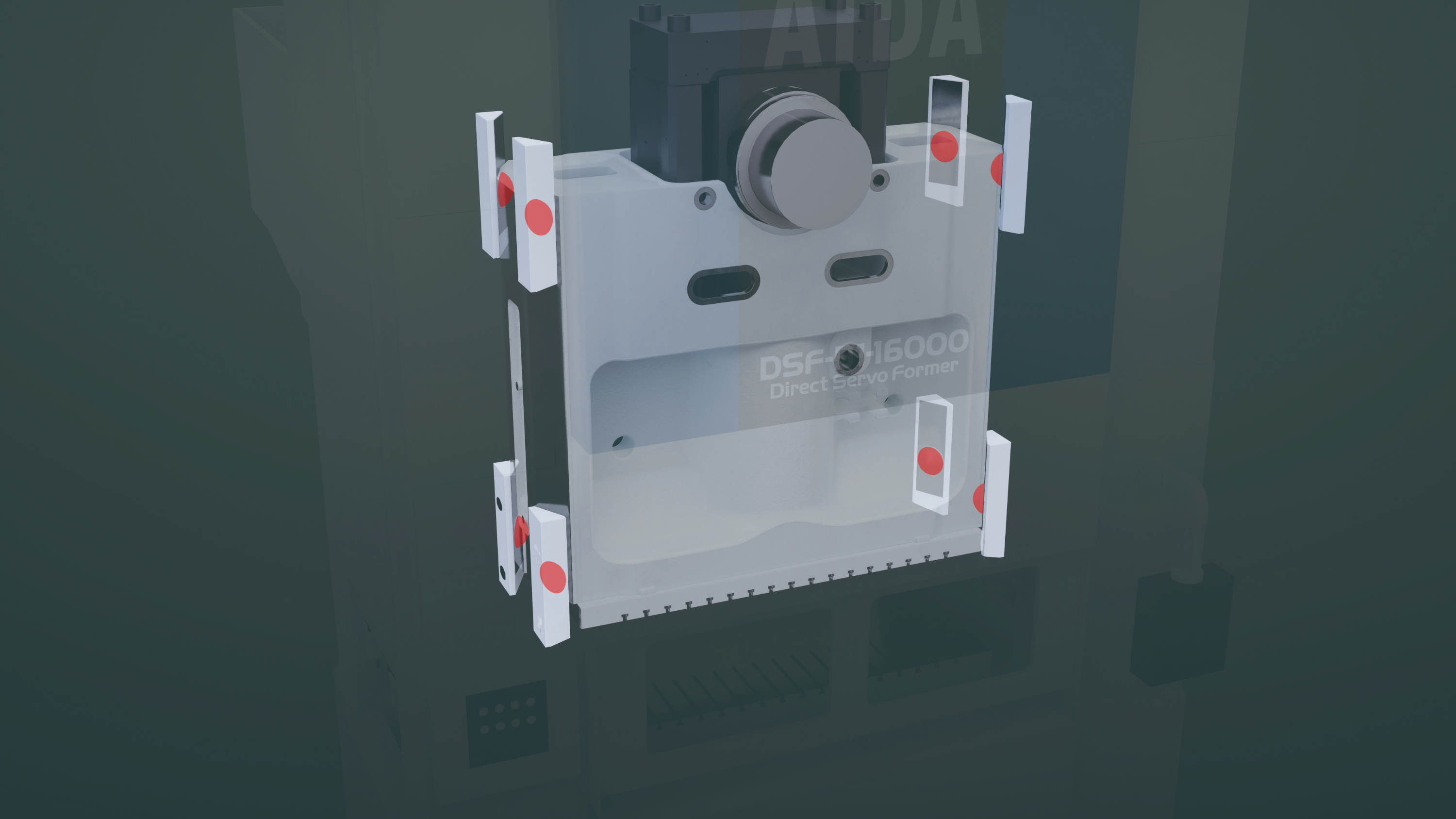

クリアランス”０”のスライドガイド方式の採用
精密成形機 ULの革新的な特徴である「9点支持構造」「スライドギブクリアランス0」といった基本構造を踏襲。 加工中のスライドの横ズレを無くし、高精度な直角・平行度を実現。せん断加工において金型のクリアランスを板厚の1/10オーダーで設定することができ、バリ高さを極力抑えます。
Movie Libraryムービーライブラリ
-
【燃料電池用金属セパレーターの成形を可能とした高精度・高剛性プレス】MF-TOKYO2025 セミナー動画公開中
Product Specifications主な仕様
8000kNと12000kN、16000kNのラインナップです。
サーボプレス仕様・メカプレス仕様の2タイプございます。
販売機種・販売地域・仕様詳細については別途お問い合わせください。
