Mid-Size and Large Servo Presses 中・大型サーボプレス

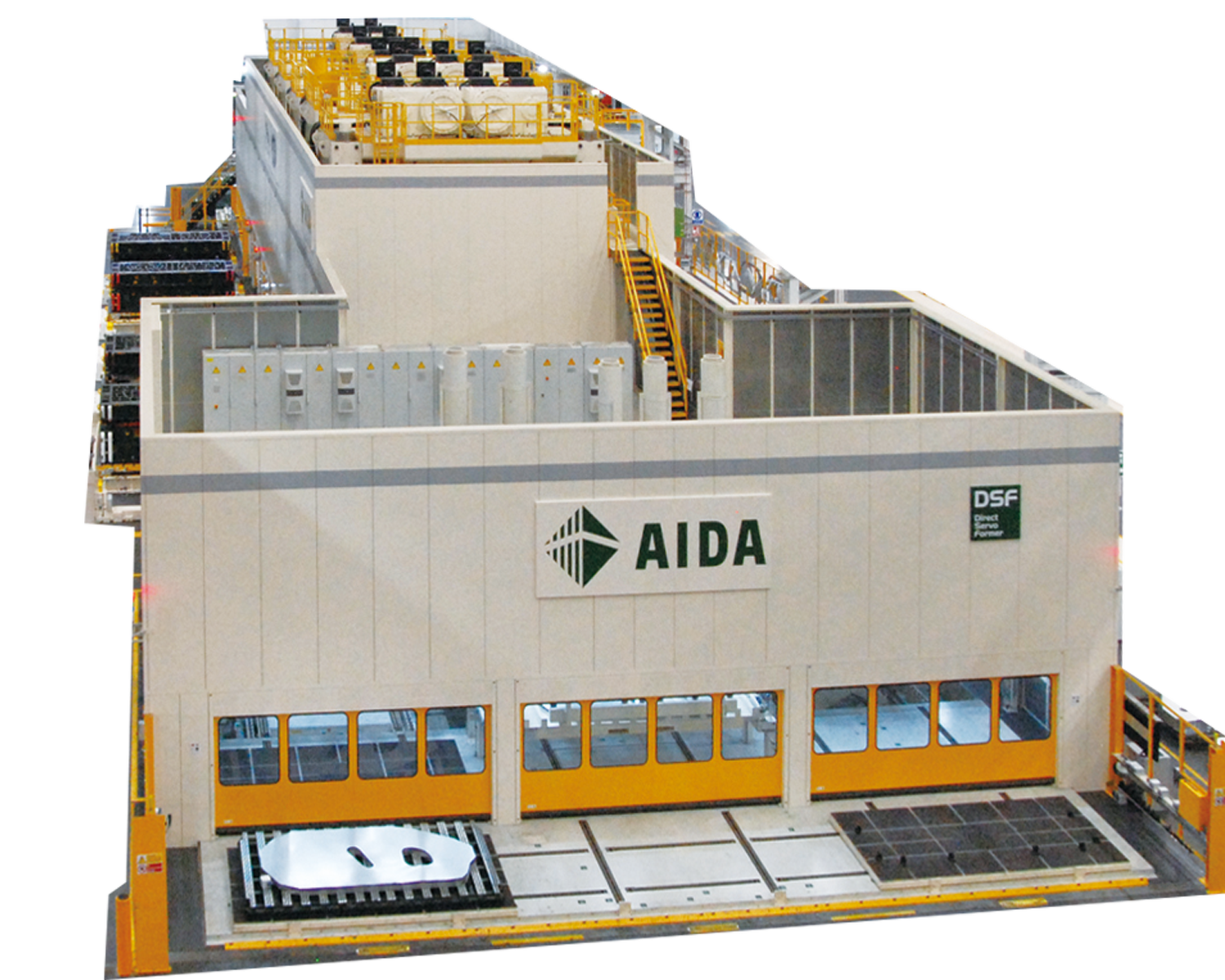

DSF-S
パネル成形
×
深絞り加工
自動車ボディ部品加工の
新しい可能性を拓く、
最先端システム。
Product Specifications主な仕様
| 型式 | 単位 | DSF-S2-5000 | DSF-S2-6000 | DSF-S4-10000 | DSF-S4-12000 | DSF-S4-25000 |
| 加圧能力 | 5000 | 6000 | 10000 | 12000 | 25000 | |
| 能力発生位置 | （kN） | 13 | 12 | 8 | 8 | 8 |
| ストローク長さ | （mm） | 500 | 500 | 800 | 1100 | 1350 |
| 無負荷連続 ストローク数 |
（min-1） | 1~45 | 1~40 | 1~30 | 1~27 | 1~20 |
| ダイハイト | （mm） | 900 | 1100 | 1150 | 1400 | 1450 |
| スライド調整量 | （mm） | 300 | 400 | 400 | 400 | 400 |
| スライド寸法 （左右×前後） |
（mm） | 2500x1500 | 3000x1500 | 3500x2200 | 4500x2200 | 5000x2500 |
| ボルスター寸法 （左右×前後） |
（mm） | 2500x1500 | 3000x1500 | 3500x2200 | 4500x2200 | 5000x2500 |
| ボルスター高さ | （mm） | 600 | 650 | 700 | 750 | 800 |
※上記以外の仕様も用意しております。詳しくはお問い合わせください。
※本仕様は、予告なく変更する場合があります。
