Mid-Size and Large Presses 中・大型プレス

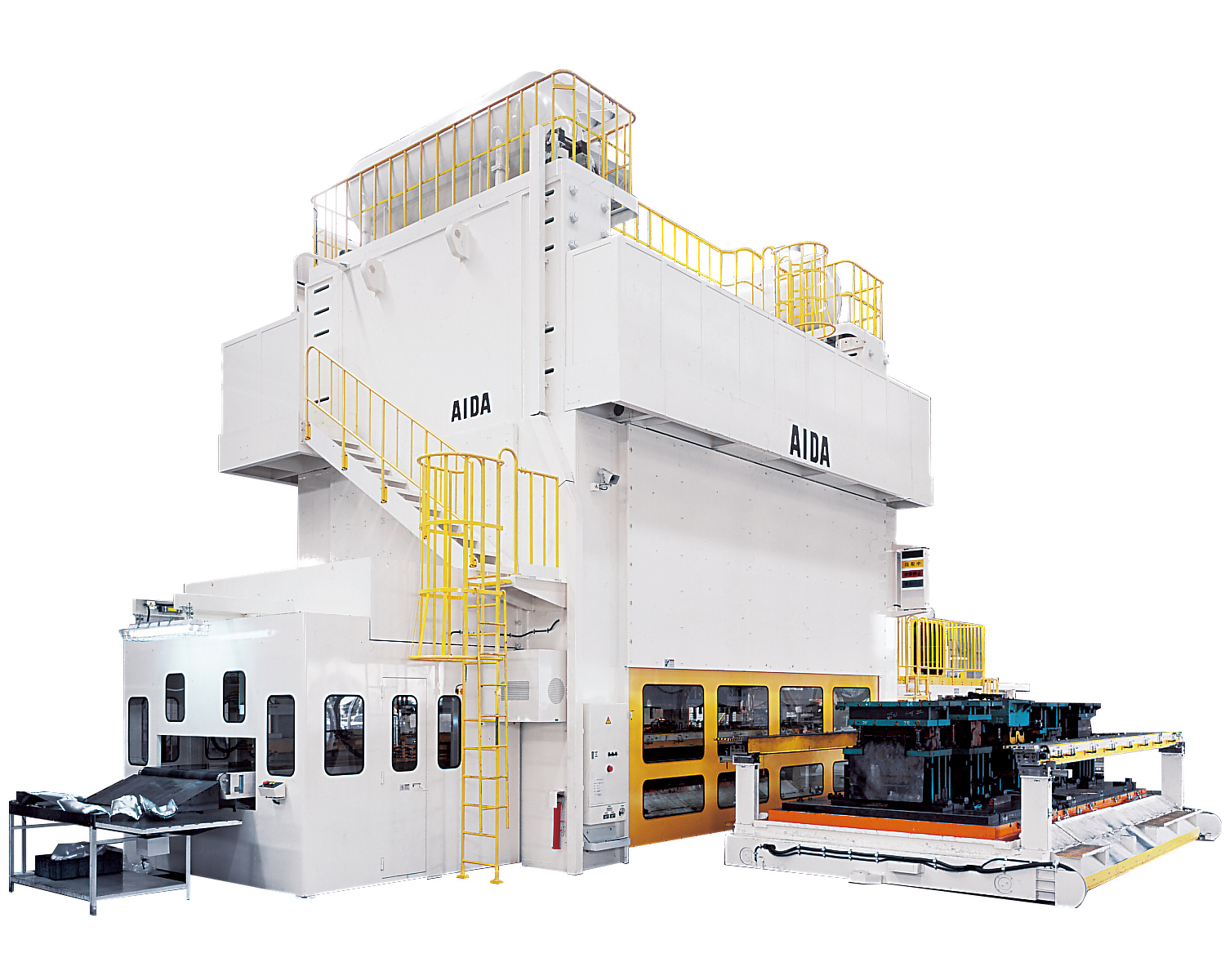

TMX

多品種生産
　×
トランスファー加工

豊富な経験と実績が培った
信頼のトランスファープレス。
多品種生産×安定生産の
最大化を実現します。

Product Specifications主な仕様

型式	単位	TMX-3000	TMX-4000	TMX-5000	TMX-6000	TMX-8000
加圧能力	（kN）	3000	4000	5000	6000	8000
能力発生位置	（mm）	13	13	13	13	13
ストローク長さ	（mm）	360	410	460	510	510
無負荷連続ストローク数	（min^-1）	20~40	15~35	15~35	15~35	15~35
ダイハイト	（mm）	750	750	900	900	1060
スライド調整量	（mm）	100	100	100	100	170
スライド寸法	（mm）	2850x1000	3600x1200	3600x1200	3600x1200	3600x1600
ボルスタ寸法	（mm）	2850x1000	3600x1200	3600x1200	3600x1200	3600x1600

型式	単位	TMX-10000	TMX-12000	TMX-15000	TMX-20000	TMX-25000	TMX-30000	TMX-35000
加圧能力	（kN）	10000	12000	15000	20000	25000	30000	35000
能力発生位置	（mm）	13	13	13	13	13	13	13
ストローク長さ	（mm）	800	650	800	750	800	800	800
無負荷連続ストローク数	（min^-1）	12~30	15~30	13~30	13~30	13~30	13~30	13~30
ダイハイト	（mm）	1000	1000	1100	1150	1200	1200	1200
スライド調整量	（mm）	200	200	200	200	250	250	250
スライド寸法	（mm）	5100x1800	4800x1600	5400x2200	6000x2000	6150x2300	6150x2300	6150x2300
ボルスタ寸法	（mm）	5100x1800	4800x1600	5400x2200	6000x2000	6150x2300	6150x2300	6150x2300

・TMXシリーズについては原則個別設計になります。
・サーボ駆動も個別設計にて対応が可能
※本仕様は、予告なく変更する場合があります。
