金型の固定って、どうすればいいの？③（パスカル株式会社様 協力）

こんにちは。
今回はテーマ「金型の固定って、どうすればいいの？」の最終回になります。
早速、ノンリークバルブについて説明していきます。

「ノンリークバルブ」＝コントローラ

ノンリークバルブ（以下バルブ）は油圧回路のコントローラです。
「油圧回路の分岐」「油圧回路のON/OFF」「設定圧力を超えているかの確認」…といった管理監督役を担っています。

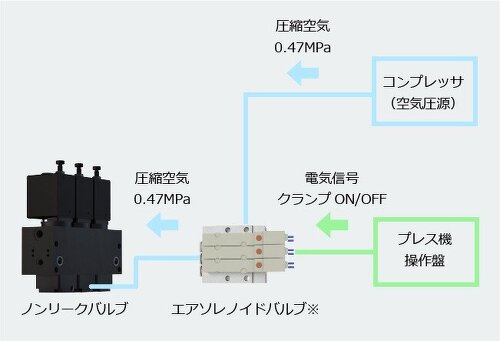

駆動源は圧縮空気

ポンプと同じく駆動源は「圧縮空気」。ポンプとの違いは、プレス機から「クランプON/OFF」の電気信号をうけ「圧縮空気」のON/OFFを切り替えを行っている点です。

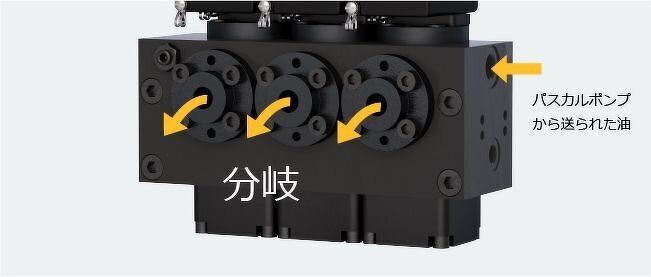

役割1「油圧回路の分岐」

バルブの個数を増やすことで油圧回路を分岐できます。
バルブを2～4台連結したブロックに、ポンプから送られた油を流し、バルブごとに油圧回路の「ON/OFF」を行なうことでクランプ/ダイリフタの各個操作を可能します。

役割2「油圧回路のON/OFF」

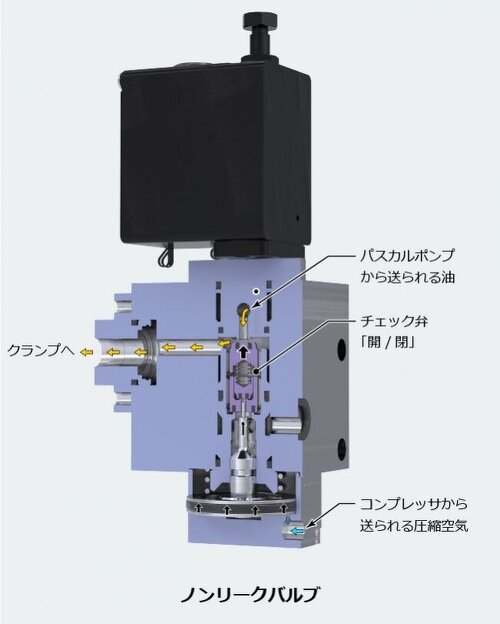

プレス機の「クランプのON/OFF」ボタンを押すと圧縮空気によってバルブ内のチェック弁が動き、油圧回路が「ON/OFF」します。これにより、どの機器に圧力を送るかをコントロールします。

役割3「設定圧力を超えているかの確認」

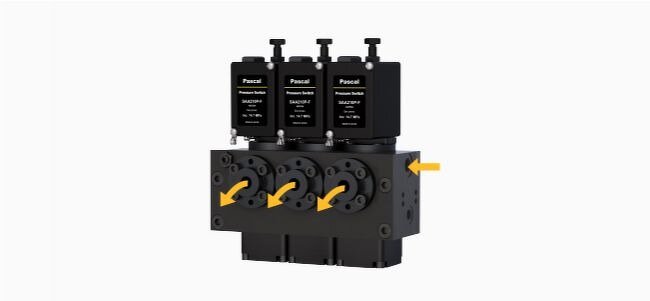

バルブの上部には圧力スイッチが連結されています。このスイッチにより「 油圧回路の圧力が設定値を超えている＝金型が正常にクランプされている」かどうかを監視しています。
圧力スイッチは電気的にプレス機とつながっており、設定圧力を超えていなければ、プレス機の運転ができないよう制御されています（運転の内容はプレス機の機種によります）。

【一言メモ】

圧力スイッチはプレス機の制御盤とつながっているため、
プレス機の電源が入っているかぎり常に状態を監視しています。

3回にわたり、"油圧クランプシステムの作動原理と特長"について、取り上げてきました。
いかがでしたでしょうか？
