Press Parts 成形サンプル

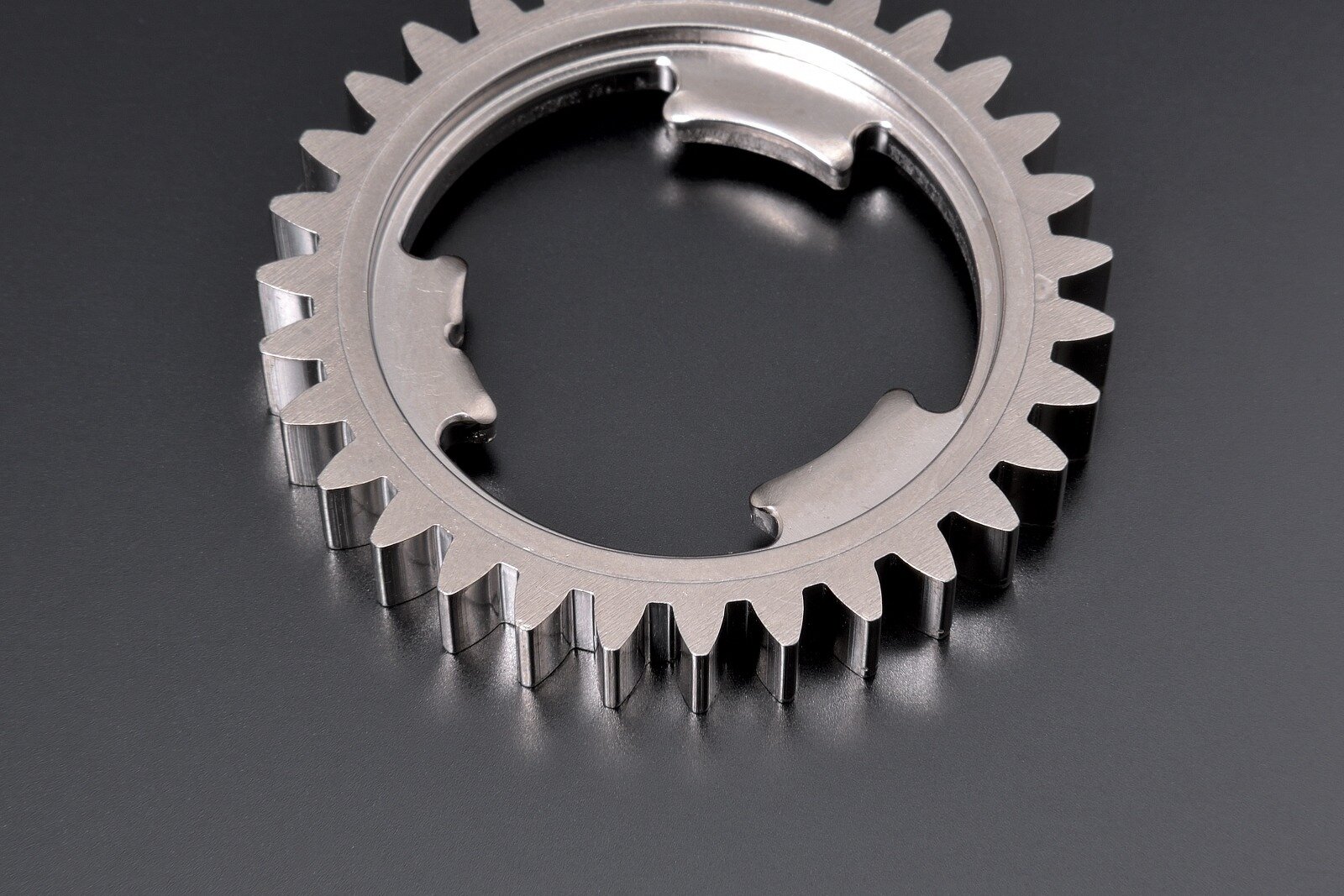

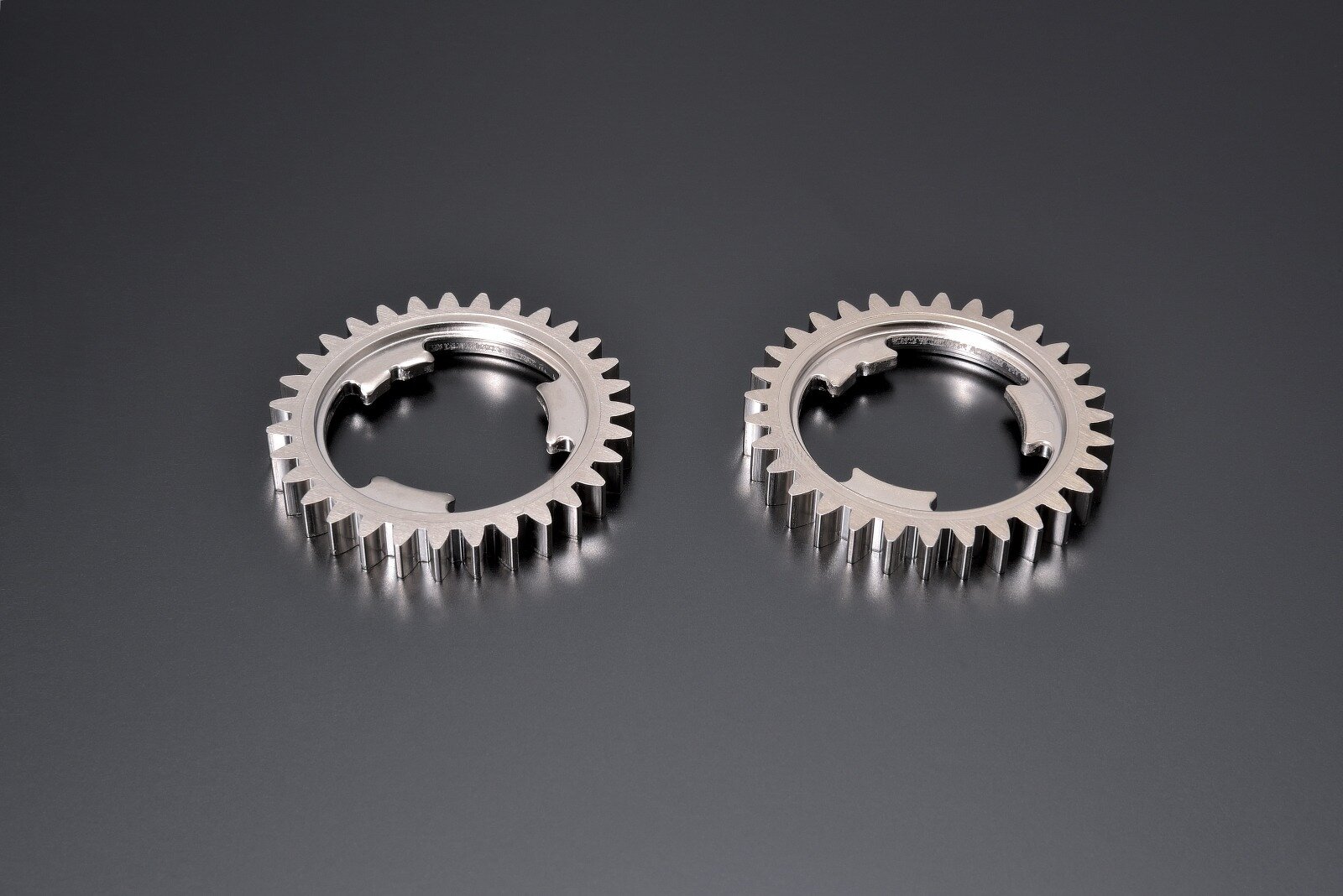

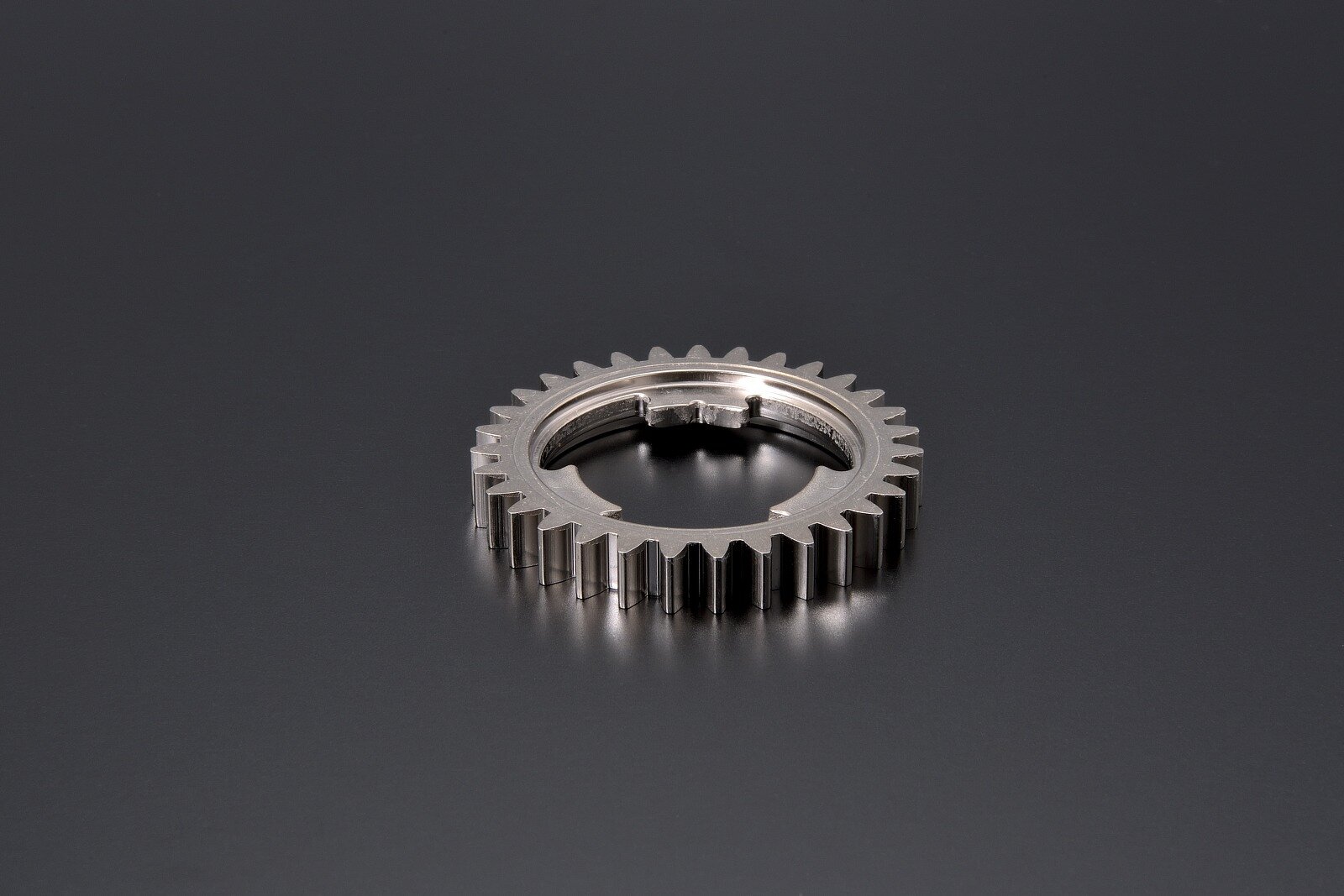

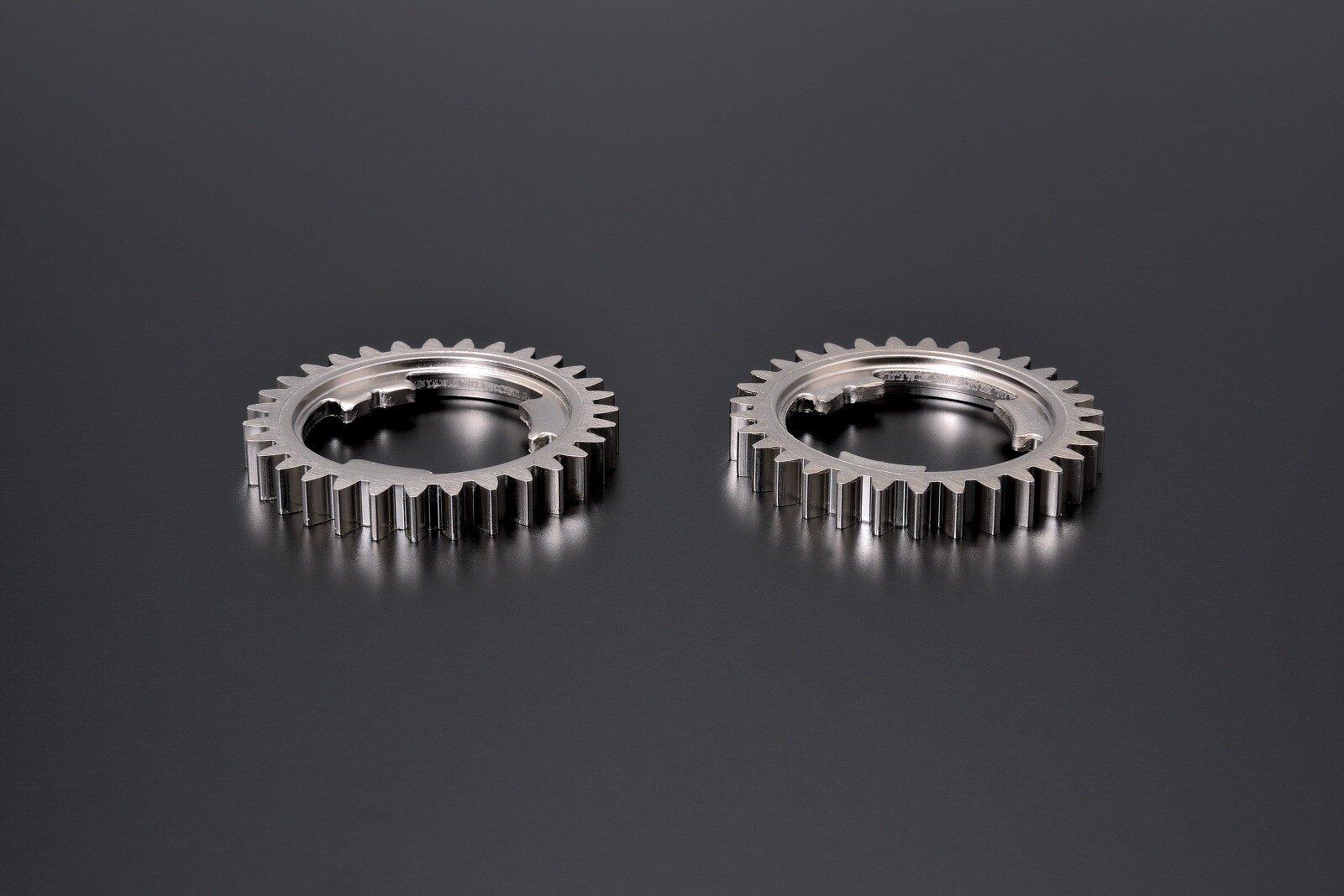

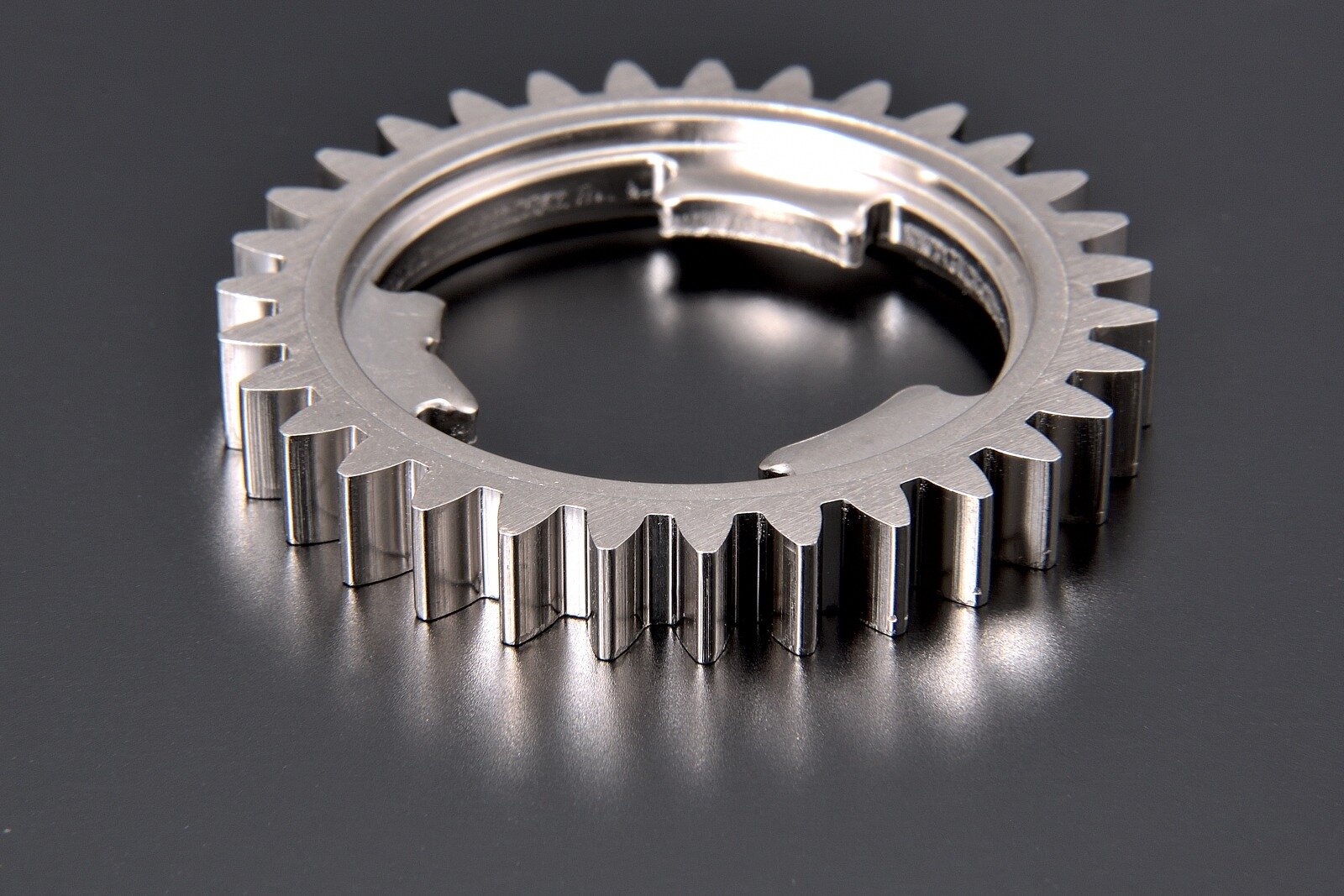

| 用途 | ウェストゲートバルブ 電動アクチュエーター部品（株式会社スギムラ精工 様 ご提供） |
|---|---|
| 材質 | SPHC （元板厚：5.6mm） |
| 生産方式 | 順送 + トランスファー（7工程） |
| 生産機種 | UL-3000 |
| 生産SPM | 20min-1 |
成形ポイント
- 歯車部プレス成形（熱処理後の歯車精度 9等級 JIS B 1702-1：2016）
- 全せん断加工（ダレを含むせん断面率：板厚比90%以上）
- 抜きダレの制御（抜きダレ量：0.3mm程度）
- 浸炭窒化焼き入れ焼き戻し
