Press Parts 成形サンプル

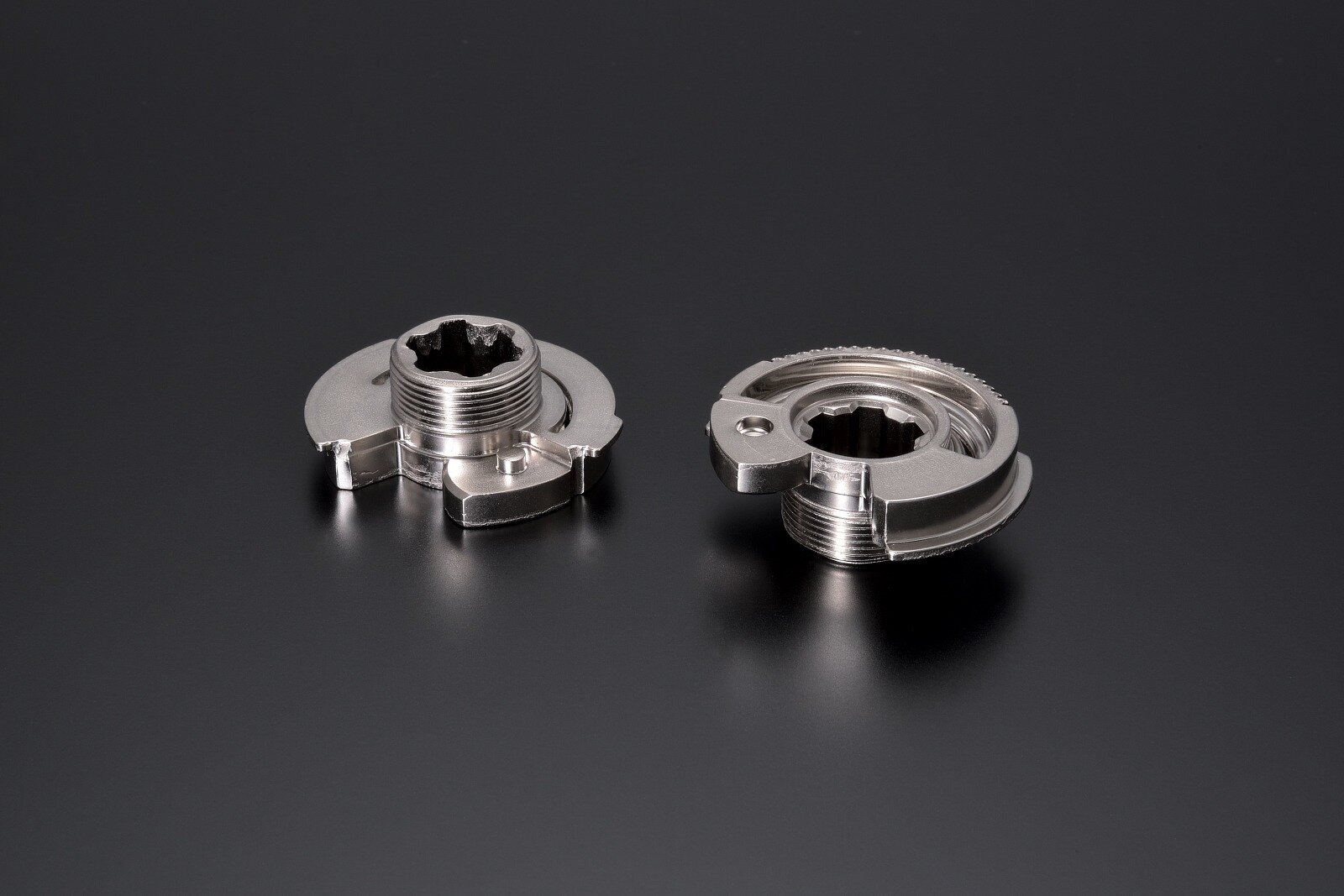

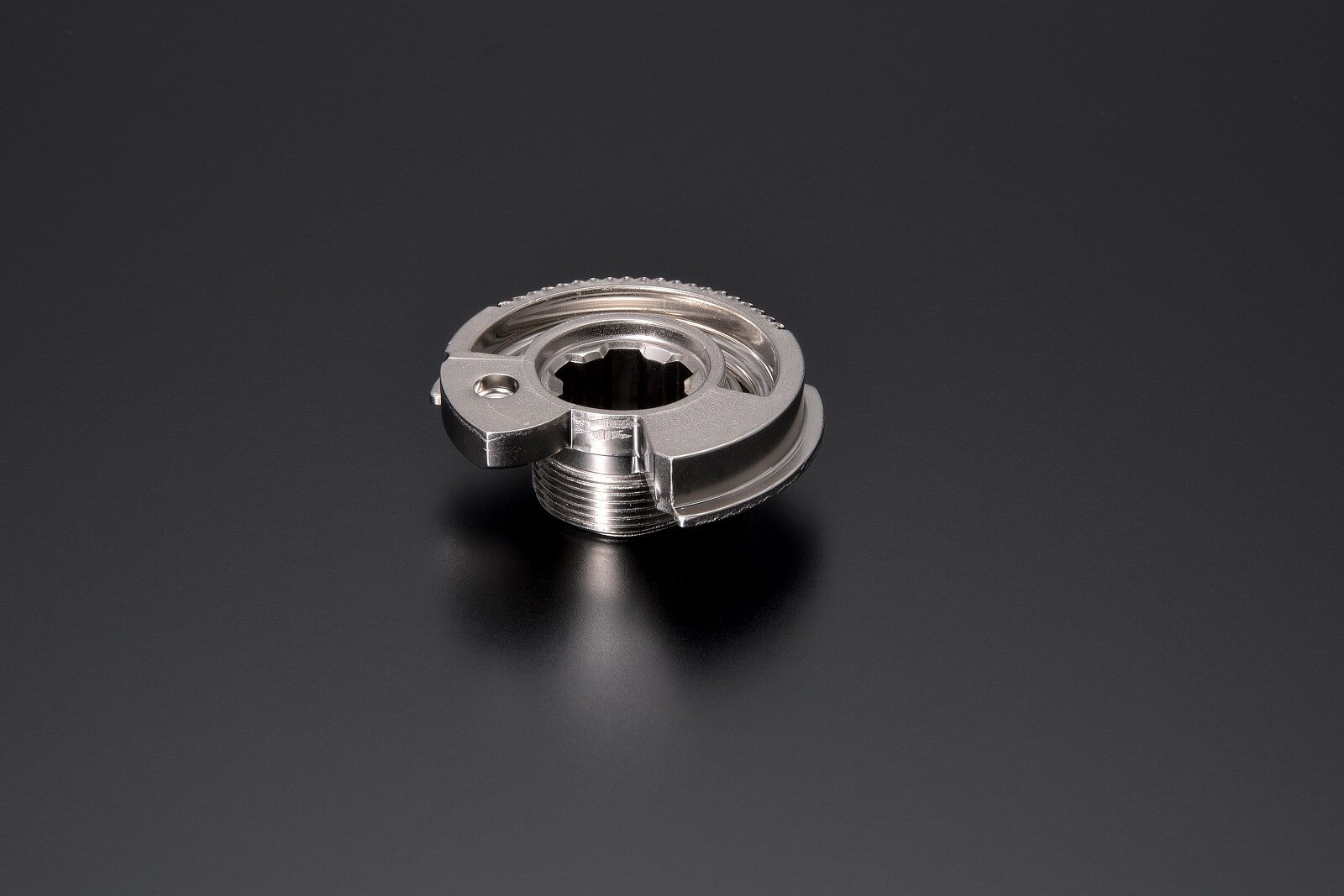

用途 シートベルトリトラクター部品(株式会社スギムラ精工 様 ご提供)
材質 S35CB
生産方式 トランスファー(16工程)
生産機種 UL-6000/UL-3000
生産SPM 20min-1

成形ポイント

  • 線材からの立体成形
  • モジュール0.6相当、厚さ5.8mm 部分外歯車成形
  • 部分歯車 ダレ量0.7以下、せん断面80%以上
  • 内径スプライン 厚み13.4、せん断面70%以上
