Press Parts 成形サンプル

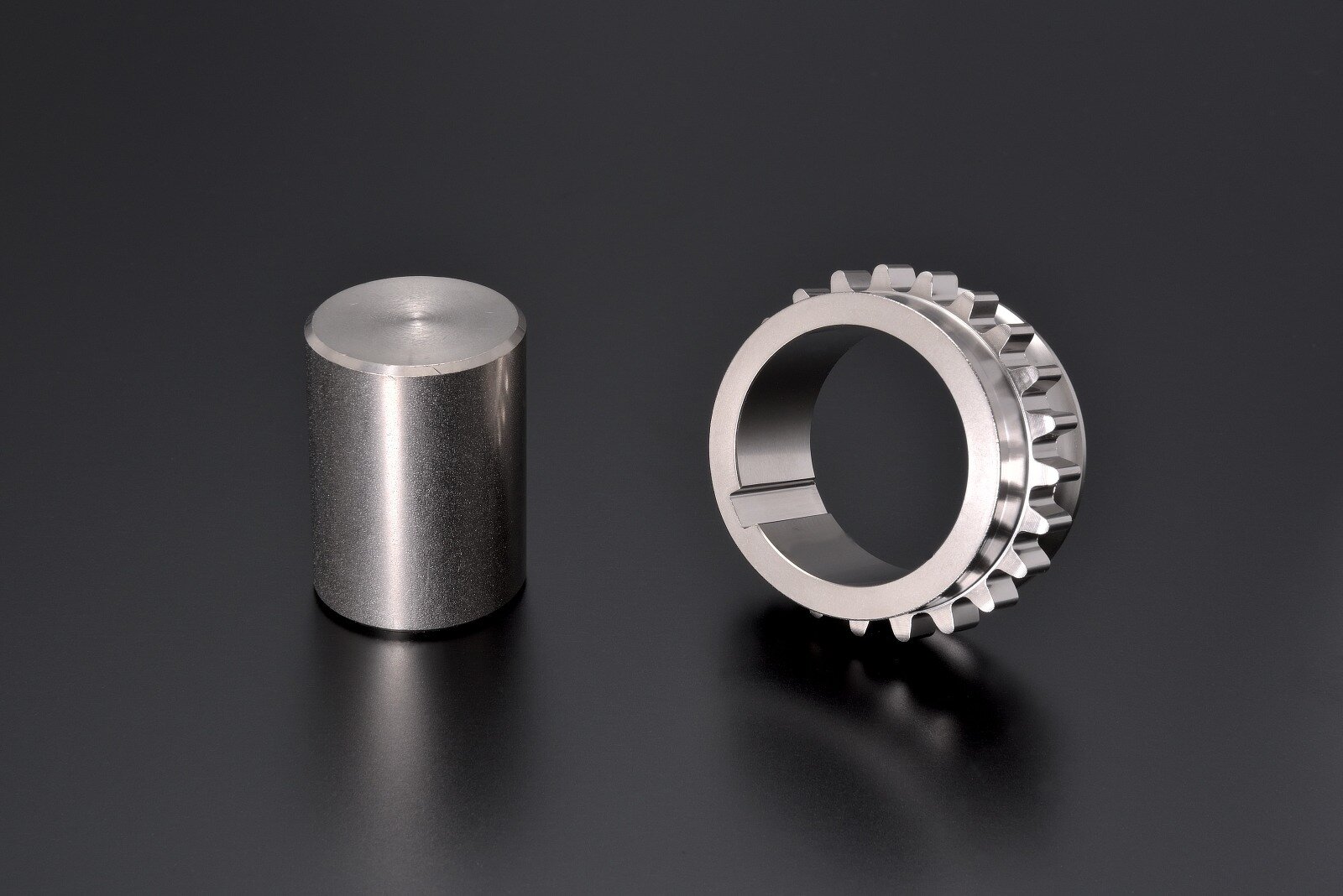

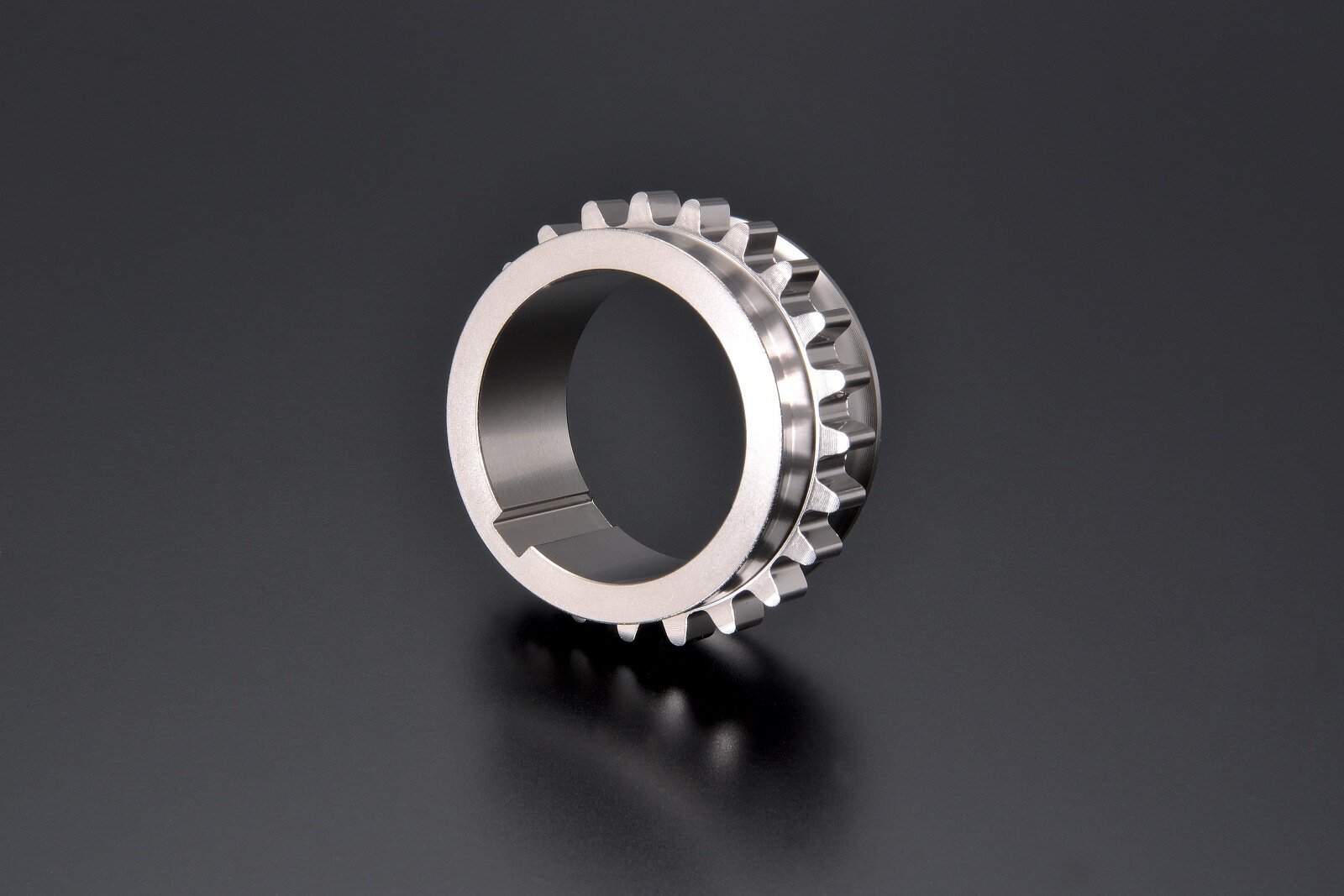

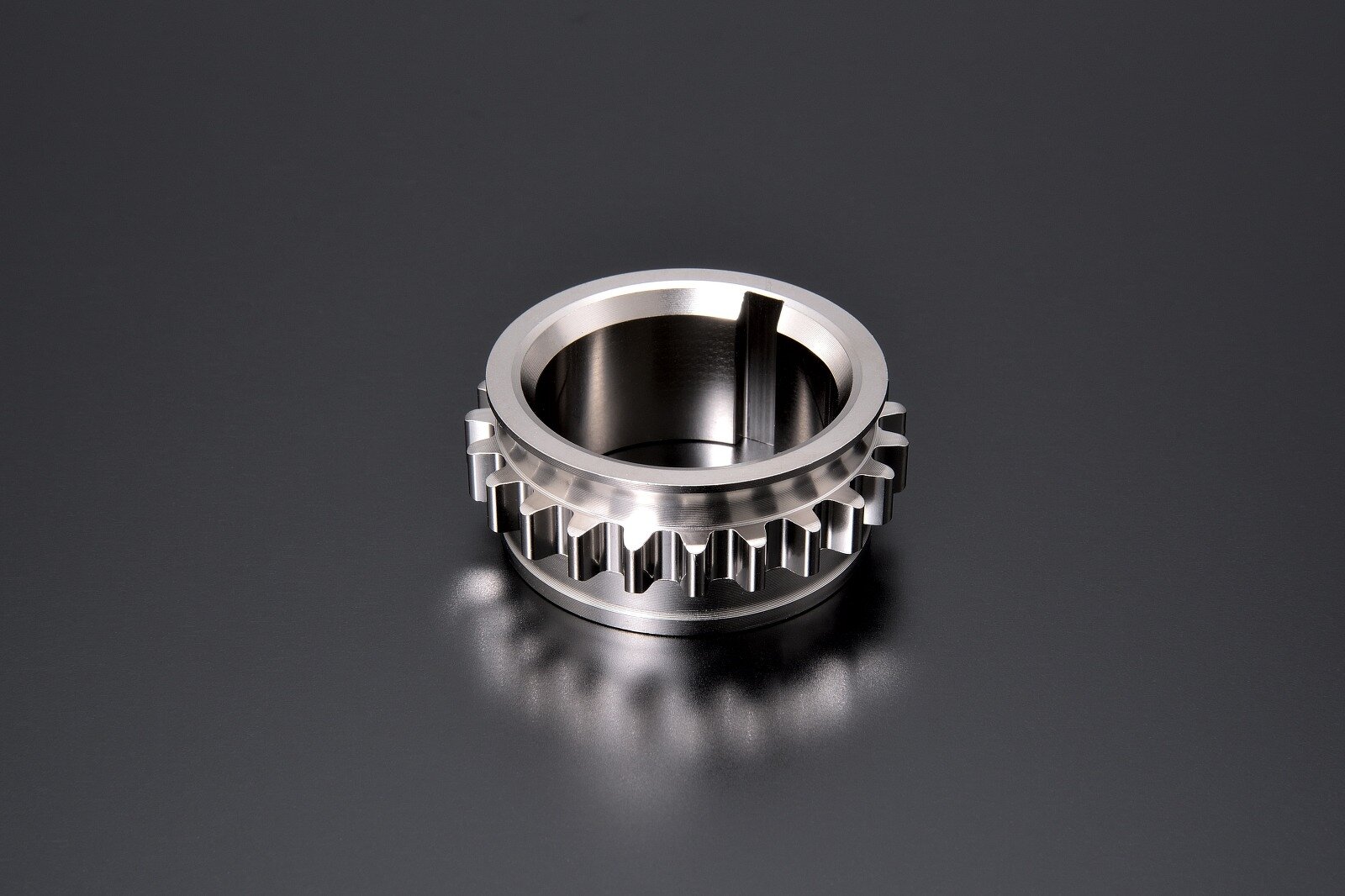

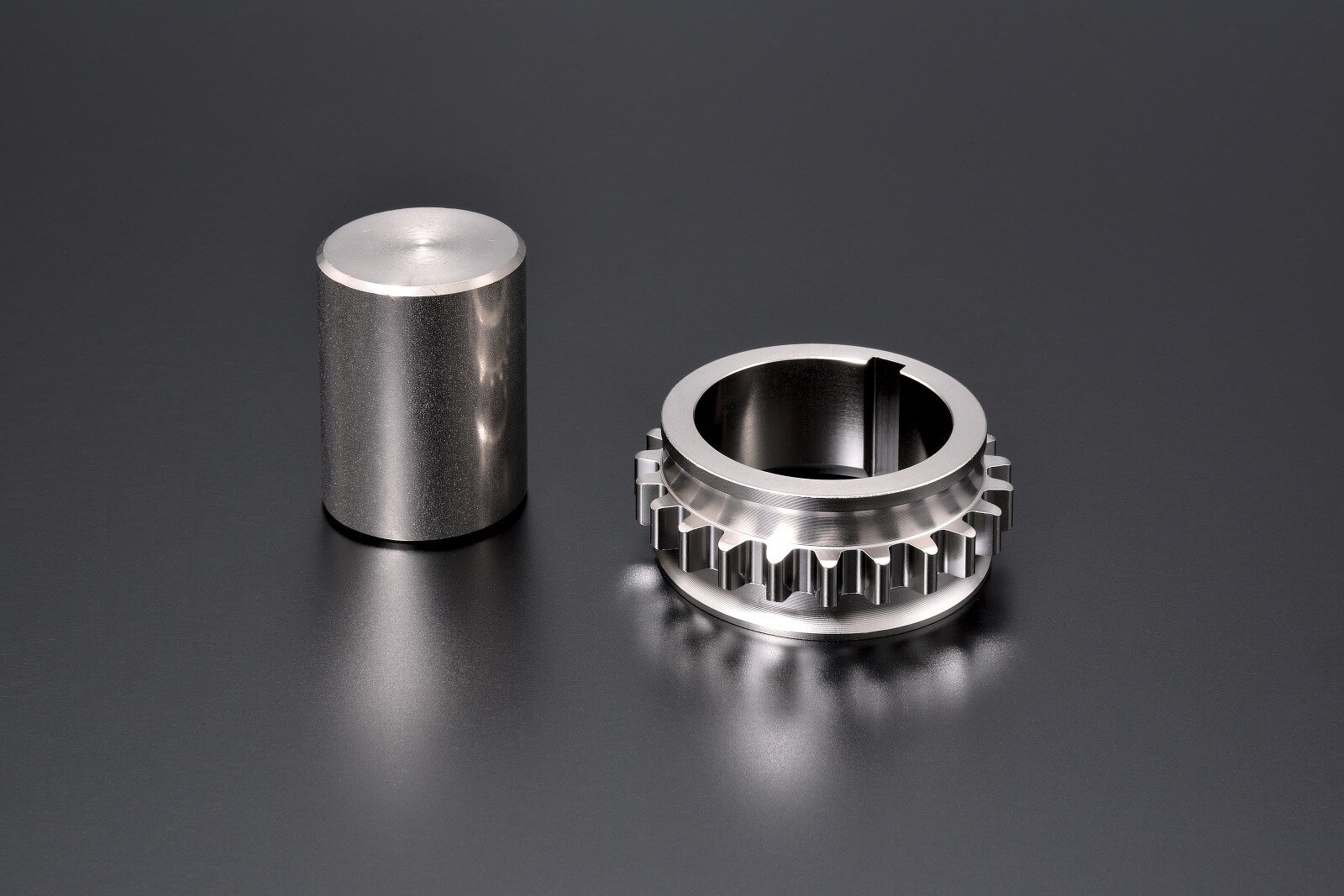

| 用途 | エンジンクランクスプロケット（株式会社スギムラ精工 様 ご提供） |
|---|---|
| 材質 | SCM420 |
| 生産方式 | トランスファー（4工程） |
| 生産機種 | UL-6000 |
| 生産SPM | 20min-1 |
成形ポイント
- 歯車部プレス成形（熱処理後の歯車精度 9等級 JIS B 1702-1：1998）
- 歯車面 面粗さ Rz3.2以下
- キー溝部プレス成形（ブローチ加工廃止、熱処理後の巾公差50μm）
- キー溝部面粗さ Rz12.5以下
- 浸炭焼き入れ焼き戻し
