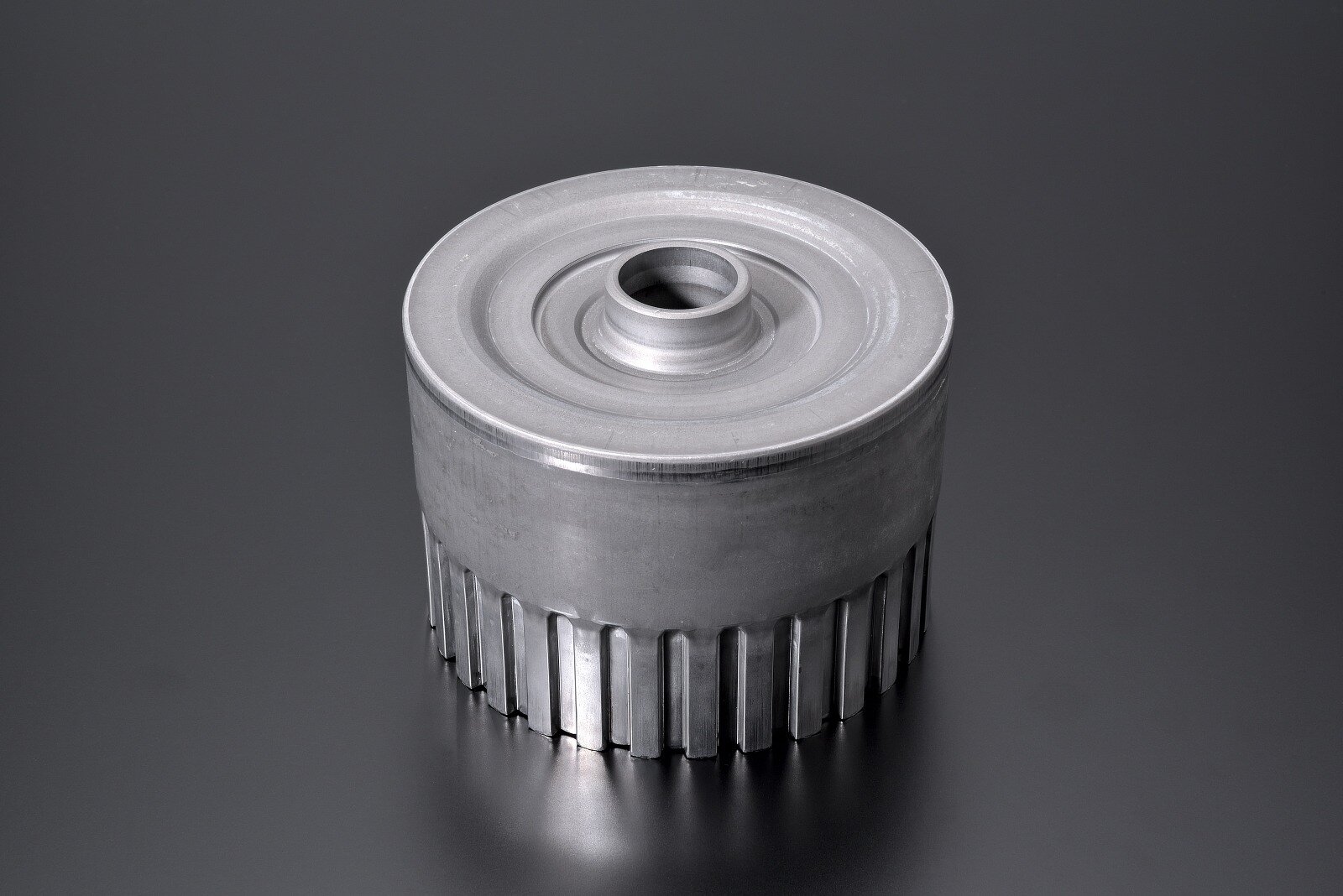

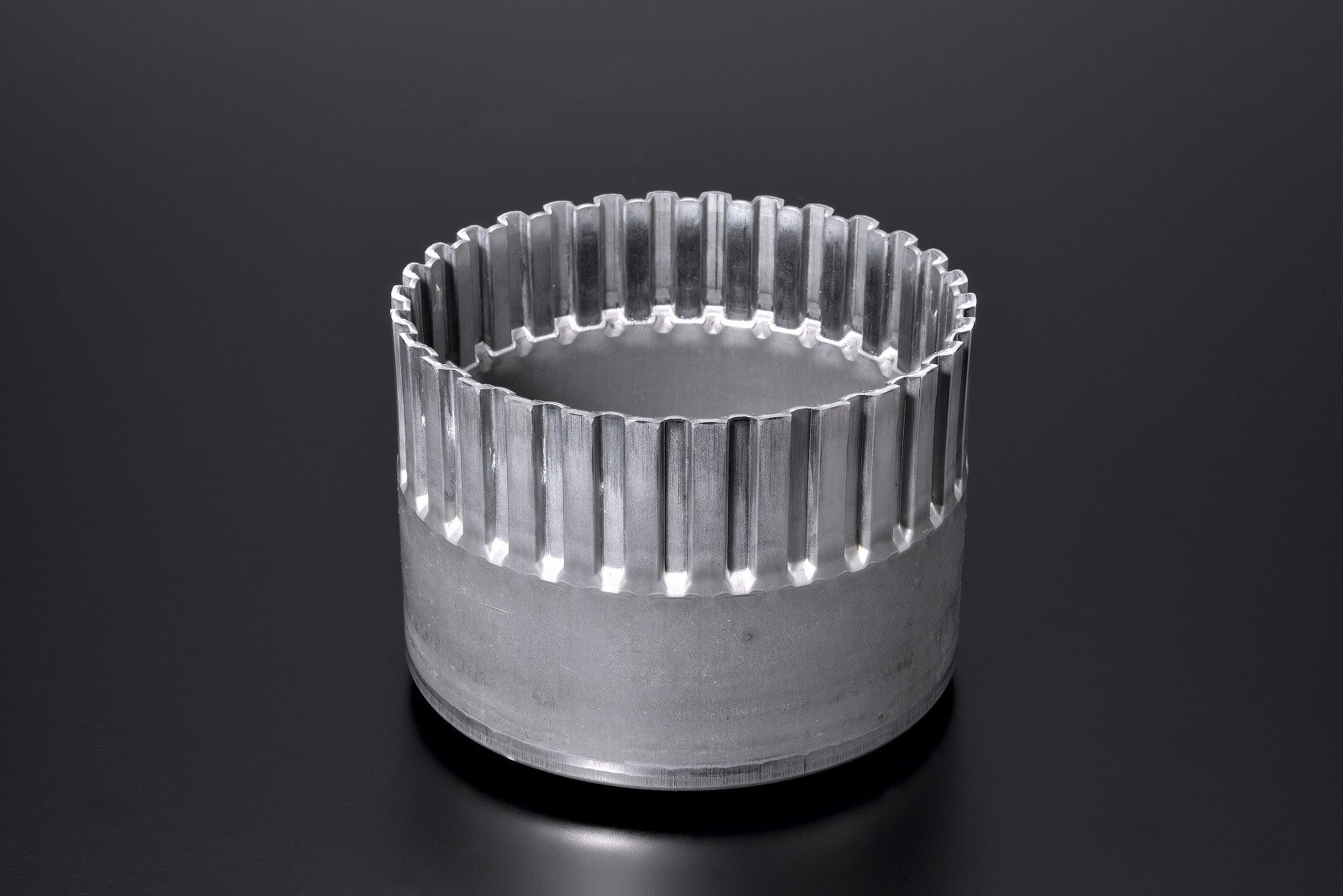

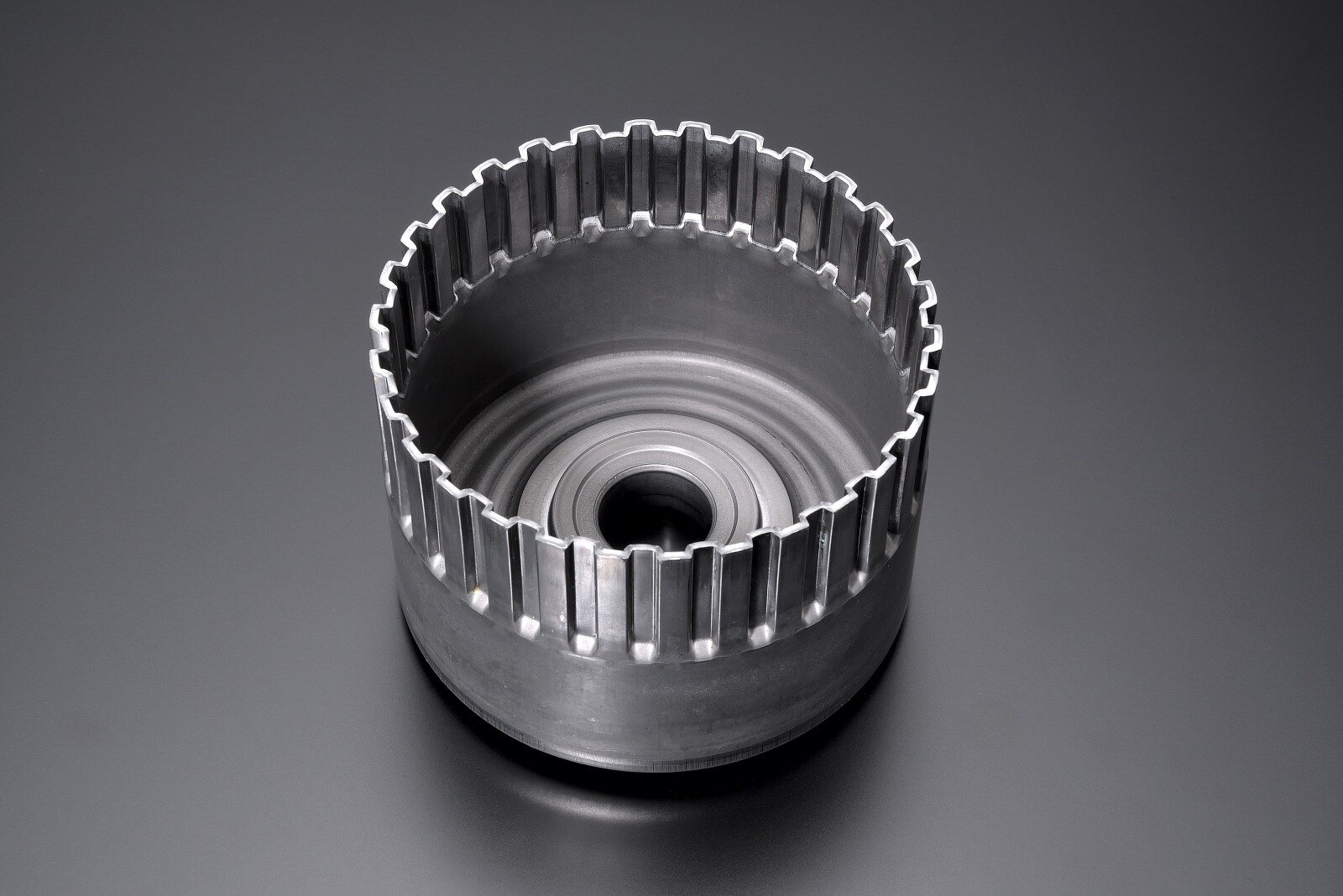

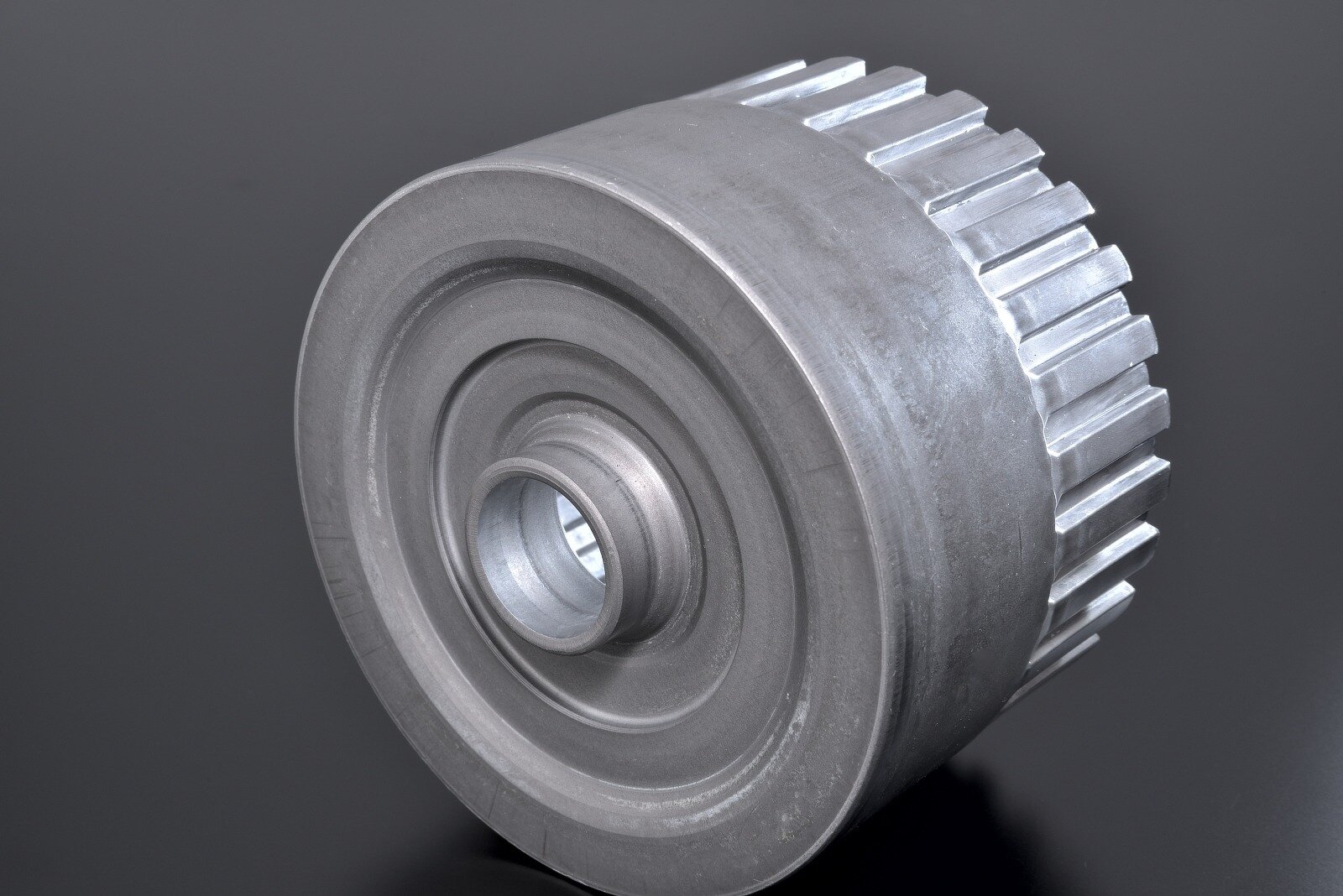

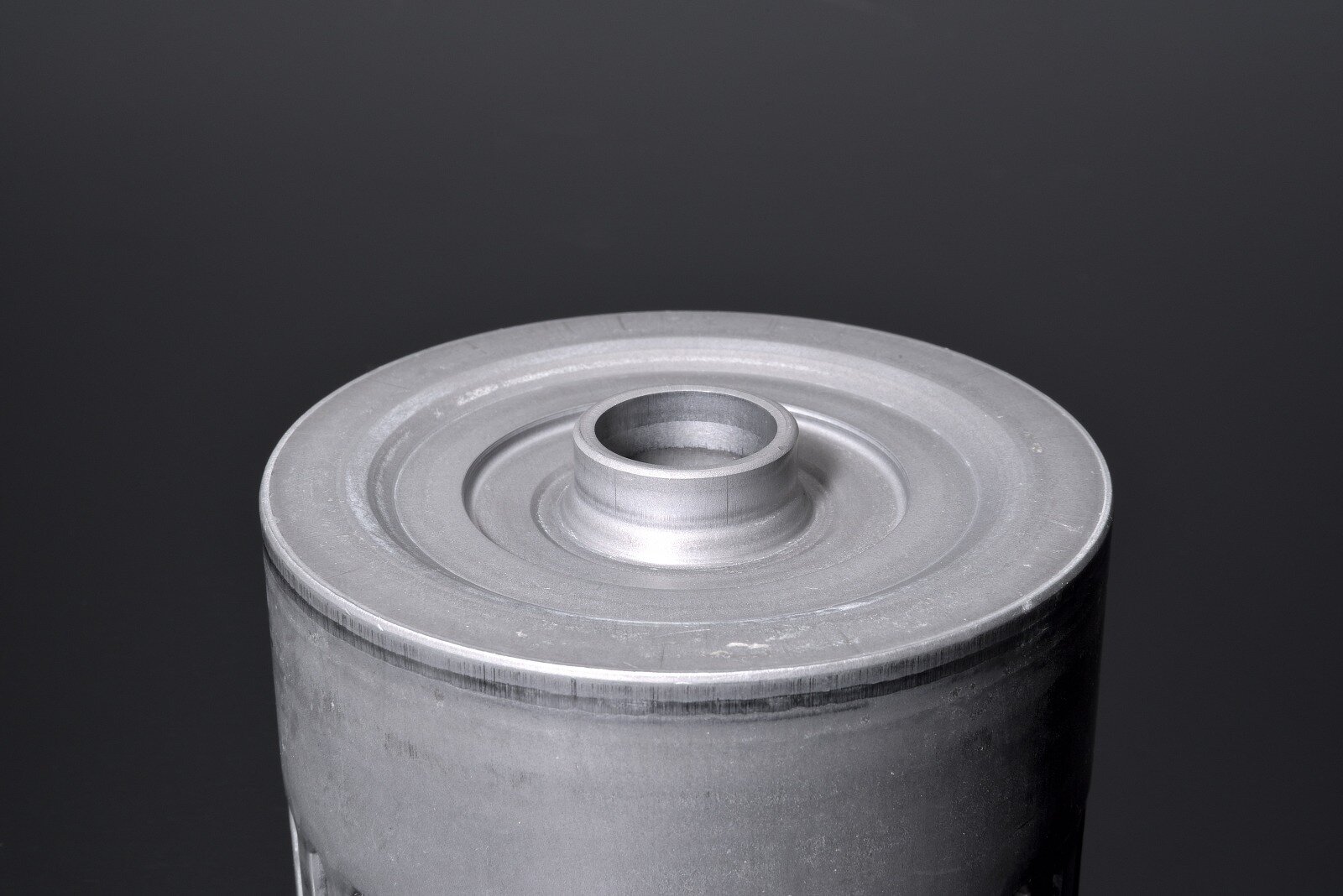

Press Parts 成形サンプル
| 用途 | ハブクラッチ（株式会社 豊島製作所 様） |
|---|---|
| 材質 | SPHC （板厚：6mm） |
| 生産方式 | 冷間鍛造トランスファー（11工程） |
| 生産機種 | UL-2500/UL-12000 |
成形ポイント
- ブランクからカップ&ボス部増肉を1工程
- 歯形、スプラインもプレス各1工程成形
- 後工程：切削2回、熱処理、横穴ピアス、洗浄
- 上記後工程の横穴はφ3、φ15でプレス加工
- 2部品溶接を一体化することに成功
