HIGH SPEED AUTOMATIC PRESS 高速自動プレス(マルチサスペンションプレス)

MSP

高生産性
  ×
高精度加工
  ×
安定性

次世代環境車に必要不可欠な
薄板モータコア生産に特化した
プレス設計により、高速・精密・
安定生産を実現可能にします。

Product Features製品特長

AIDA独自の高速プレス構造

独自のマルチサスペンション構造、たわみの少ない高剛性
ワイドフレームが安定した下死点精度を実現します。
精密金型による薄板モータコアの積層を可能にします。

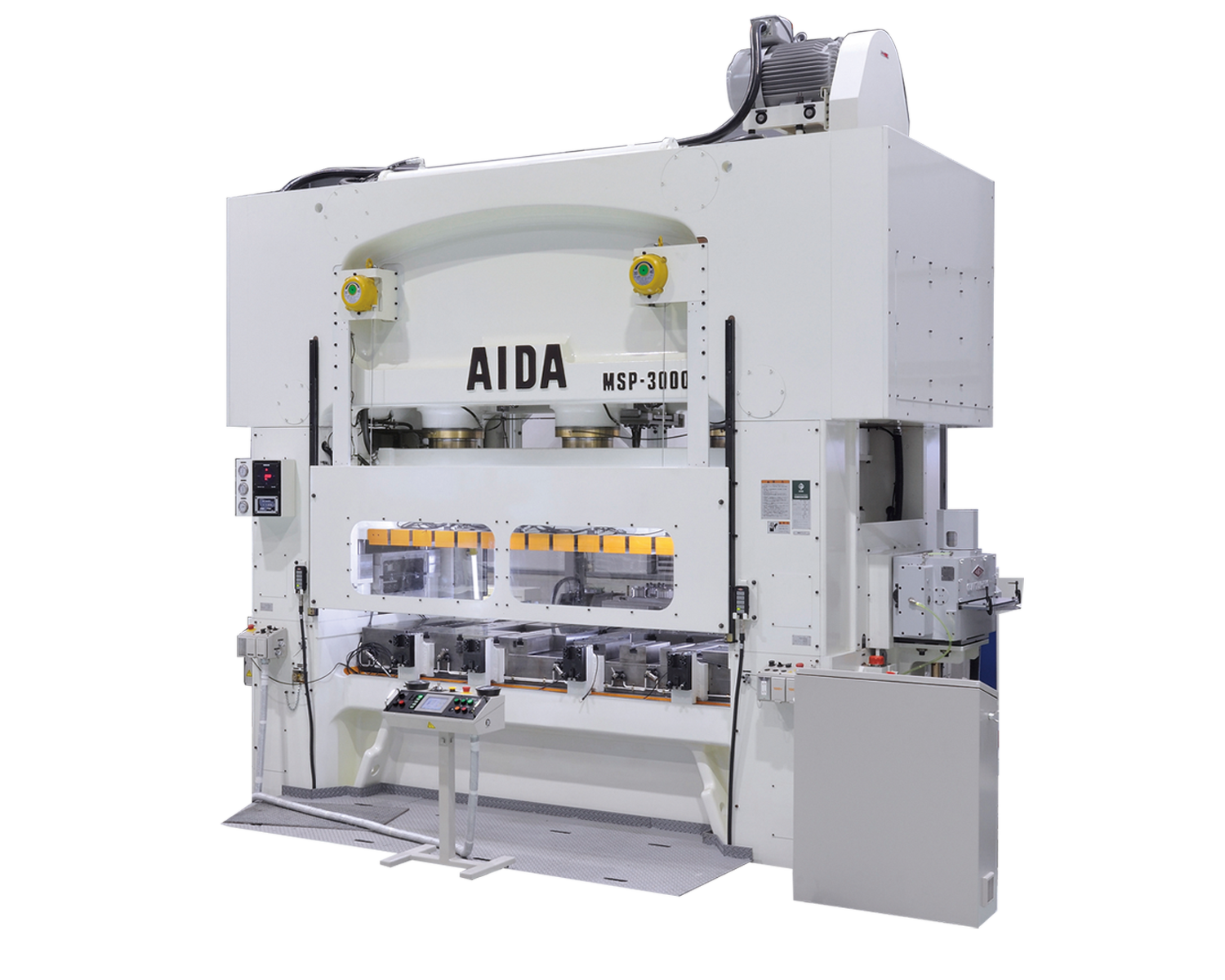

(MSP-3000-370)

この動画コンテンツをご覧いただくには
お客様情報の入力が必要です。

駆動用大型モータコア生産

高効率を求め、薄板化が進む
駆動用モーター加工ラインとして
欧米・アジアでも高い評価を集める
新グローバルスタンダード機です。

この動画コンテンツをご覧いただくには
お客様情報の入力が必要です。

高効率モーター生産

お客様の高速安定生産に最適なシステムを
周辺装置を含めラインアップし提供します。

高精度を実現する
アイダのモノづくり

高精度が求められる部品を内製加工しており、重要箇所は作業者による手仕上げを行っております。
製造工程(加工・組立・検査)のトレーサビリティ管理により、出荷するプレスの品質管理を徹底しております。

Press Parts成形サンプル紹介

業務用エアコンコンプレッサー

外径 Φ160mm

家庭用エアコンコンプレッサー

外径 Φ110mm

EV用モーターコア(試作品)

外径 Φ260mm

User Case Study導入事例紹介

「色々なお客様がいるなかで、
 どんなモーターコア金型がきても
 やれる装置にしたかった。
 いろいろ検討した結果のMSPです」

松本ESテック株式会社(本社:千葉県千葉市)
常務取締役 営業部長
中村 宏隆 様
生産統括部 白井工場 工場長
市原 明夫 様

電磁鋼帯のスリット加工・販売からモーターコアなどの電磁鋼製品の生産・販売までの「社内一貫生産体制」を持つ松本ESテック株式会社様。まさに電磁鋼帯加工技術のエキスパート集団です。
今回は白井工場にお伺いし、アイダの高速精密プレス「MSPシリーズ」を選び続ける理由について、語っていただきました。

Product Specifications主な仕様

型式 単位 MSP-2200-200 MSP-3000-230 MSP-3000-270 MSP-3000-330 MSP-3000-370 MSP-4000-280 MSP-4000-330
加圧能力 (kN)  2200 3000 3000 3000 3000 4000 4000
ストローク長さ (mm) 30 30 30 30 30 30 30
無負荷連続
ストローク数
(min-1 120~500 120~450 100~420 100~410 100~360 100~350 100~300
ダイハイト (mm) 420~480 420~520 470~520 520~620 520~620 500~600 500~600
スライド寸法
(左右×前後)
(mm) 2000×800 2300×800 2700×800 3300×900 3700×1000 2800×900 3300×900
ボルスター寸法
(左右×前後)
(mm) 2000×1000 2300×1000 2700×1000 3300×1000 3700×1200 2800×1200 3300×1200
scrollable

※本仕様は、予告なく変更する場合があります。

Catalog Downloadカタログ・技術資料 ダウンロード

MSPカタログ

ダウンロード

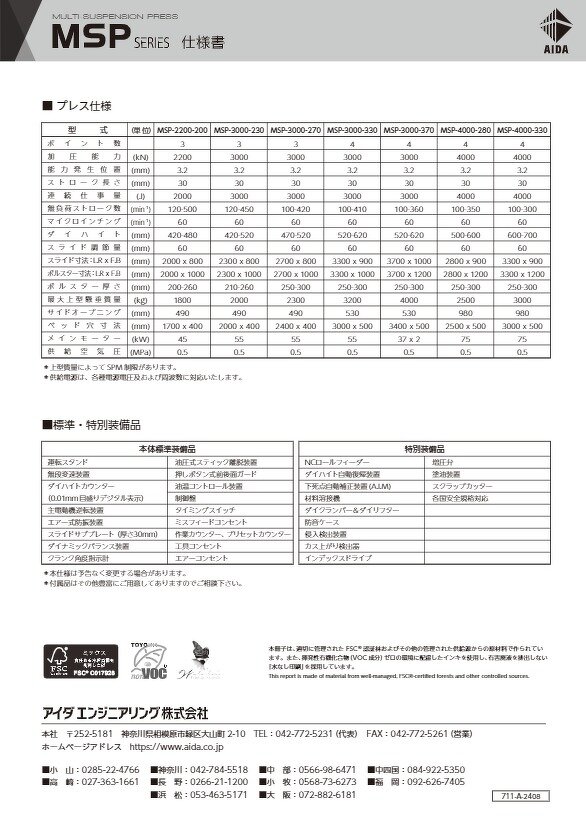

MSP仕様書
